创建草图倒角

草图倒角特征可以在草图上两条线之间形成的角上进行直切。

一次只能在两条线之间创建倒角，这些线可以不相连、相交或具有一个共同的端点。 当线彼此相交时，将在线上两条最长的线段之间创建倒角。

要创建草图倒角：

  1. 选择要创建倒角的两条草图线。

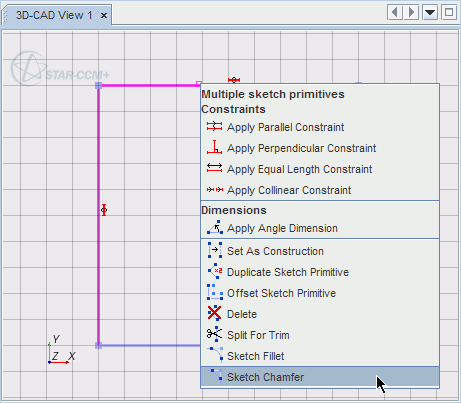

  2. 右键单击其中一条线，然后选择草图倒角。
此时将显示草图倒角对话框。

  1. 输入距离 1 和距离 2 的值。 这些值定义倒角的大小，是指倒角到两条线相交处的距离。
    注 可以使用数值定义倒角，也可以通过使用设计参数的表达式来定义。 为每个距离属性激活显示参数？，以将其显示为设计参数。
  2. 单击确定。

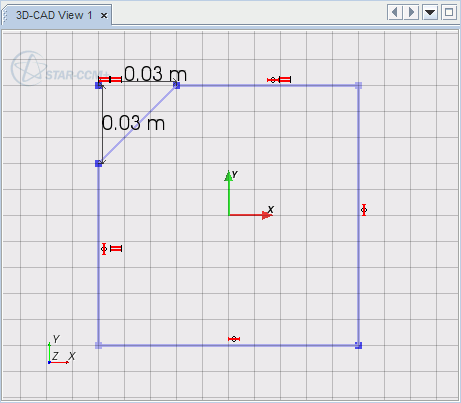

倒角将应用于选定的实体。

创建倒角时，会向草图中添加两组重合约束， 也会创建两个距离尺寸，可以编辑这些尺寸以控制倒角大小。

注 控制倒角的尺寸必须小于最短的原始草图线的长度。 创建后，可以编辑倒角尺寸。 可以使用草图原位对话框中的适当按钮来取消/重做草图倒角特征。
