将实体投影至活动草图
可以将其他草图中的草图实体投影至活动草图。
- 投影至草图
- 作为构造投影至草图

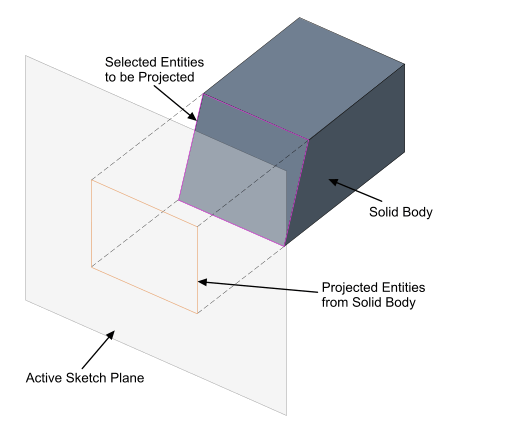

此外，还可以将其他体中的边和面投影至活动草图。
要投影实体：
- 选择要投影的所需边或面。
-

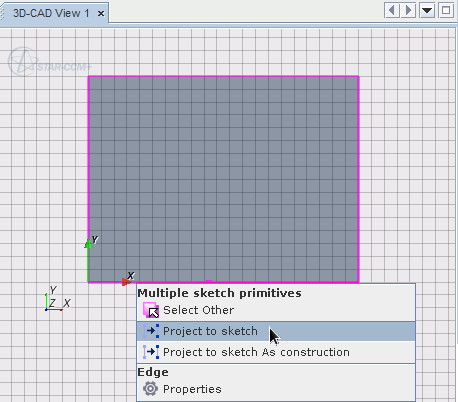

右键单击其中一个所选项，然后选择或作为构造投影至草图。

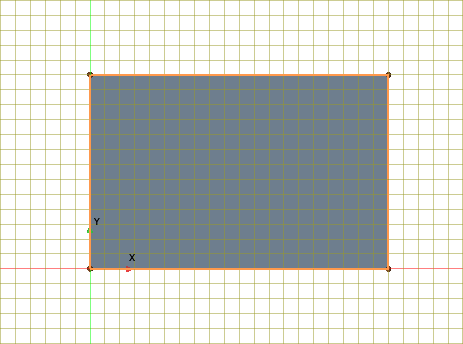

选定实体（如果是面，则为面的边）将投影到活动草图。投影的实体显示为橙色以便于识别。

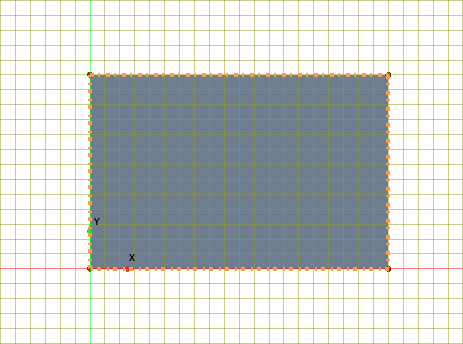

作为构造投影至草图实体显示为橙色虚线。
| 注 | 投影的实体有关联性，也就是说，如果修改原始实体，投影将会自动更新以匹配修改。 |
可在当前草图中将投影实体与其他草图实体结合使用。可使用草图原位对话框中适当的按钮取消或重做投影特征操作。
不能移动或修改投影的实体。但是，可以创建投影实体的副本并进行修改。
| 注 | 复制的实体没有与原始源关联。 |
