创建平行坐标绘图
平行坐标绘图是二维图形，可用于同时显示多个变量之间的关系。在设计研究运行前、运行中以及完成后，均可创建平行坐标绘图。
-
要创建空白平行坐标图：
- 右键单击绘图节点，然后选择。
- 还可以直接从工具栏创建平行坐标绘图。
平行绘图设置对话框将打开，在其中可指定绘图属性。请参见绘图设置对话框参考。
要将数据添加到绘图：
- 右键单击节点，然后选择添加数据。
- 在将数据提供方添加至绘图对话框中，选择要从中提取数据的设计研究，然后单击确定。或者，可以将相应的节点拖放到绘图的数据系列节点或绘图的可视化显示。以选定设计研究命名的新数据系列将添加到数据系列节点中。如果选择多个设计研究，则会自动创建多个数据系列。
默认情况下，平行坐标绘图显示选定设计研究中的所有设计。要显示特定设计集：
- 选择节点并将输入设计集设为相关设计集。或者，可以将相应的节点拖动到绘图的可视化显示。当放置设计集时，将打开一个菜单，用于将设计集添加到绘图中的现有数据系列或创建新的数据系列。
对于要显示的每个数据系列，将一个轴添加到绘图中：
- 右键单击节点并选择新建轴。图形窗口将会更新，以显示绘图轴。以下节点会添加到对象树：
- ：用于指定绘制相应轴的方式（如轴标题、标签和次刻度）。
- ：在此处，指定应当沿轴绘制的内容。
- 要将数据指派给轴，可选择相应的轴 [n] 数据节点，并将类型设为参数、响应、设计编号、设计状态和设计性能之一。有关每种类型的详细信息，请参见轴数据类型。
可以将参数和响应拖放到平行坐标绘图中的轴上。
如果添加的新数据系列具有与先前添加的数据系列相同的输入设计研究，则默认情况下，新数据系列将使用相同的轴数据。

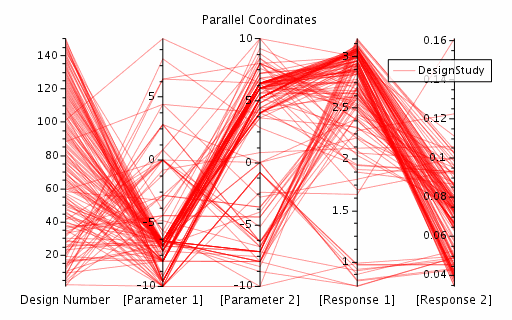

绘图针对选定设计研究中的每个设计显示一个数据行。

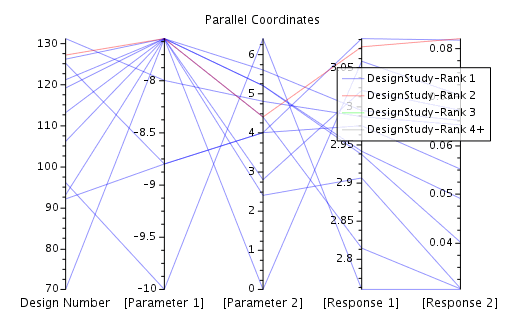

对于多目标权衡研究（帕累托前沿），可以为每个帕累托循环的设计可视化帕累托排列：
- 选择节点并将渲染模式设为帕累托。默认情况下，Design Manager显示最后一个循环的设计排列：
- 要绘制另一循环的排列，选择节点并将循环设为相关循环。如果需要，可以选择多个循环。或者，可以使用设计管理器快照工具栏逐步完成这些循环。请参见工具栏参考。
还可以直接从相关设计研究创建平行坐标绘图：
- 右键单击相应的设计研究节点，然后选择。将打开并行图设置对话框。默认情况下，对话框为设计研究中的每个响应预定义一个轴。可以根据需要修改默认设置。
根据研究类型，Design Manager可用于标记绘图中的特定设计。
要标记理想设计（即性能值最高的设计）：
- 选择节点，然后激活可见。相应的数据行将在绘图中进行标记并在图例中列出。
要标记基准设计（其基准设计是Design Manager在设计研究中运行的第一个设计）：

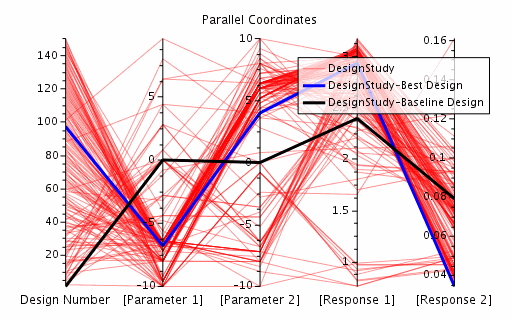

- 选择节点，然后激活可见。以下屏幕截图显示了平行坐标绘图，其中理想设计和基准设计可见：
要确定设计的变量值：

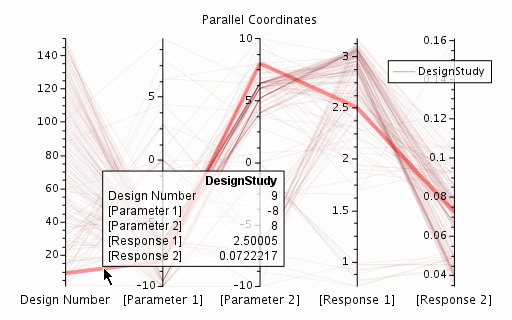

- 将光标悬停在相关数据行上。悬停的数据行将着重显示，其他行将减弱显示。光标旁边将出现工具提示。
- 要控制工具提示中显示的信息，选择[绘图]节点并将工具提示显示设为以下选项之一：
- 仅限集合总计：在光标下显示每个数据系列的集合数据行数。
- 第一个点击：除了集合点击总计，还在光标下显示第一个数据行的变量值。第一个数据行是上一个渲染数据系列的最后一个渲染行。
- 前两个点击：在光标下显示集合点击总计和前两个数据行的变量值。
- 前三个点击：在光标下显示集合点击总计和前三个数据行的变量值。

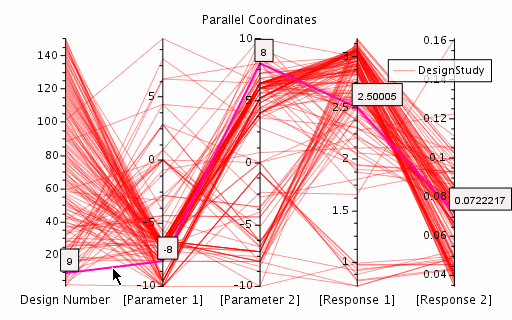

当选择数据行时，设计的变量值注释显示在轴处。
如果选择相同数据系列中的多个设计，则隐藏注释以避免绘图混乱。
默认情况下，轴跨整个绘图区域，轴之间的距离相等。
- 要更改轴的位置，执行以下某项操作：
- 选择节点并将 X 位置设为图形窗口中的相对 X 位置，按间隔 [0,1] 定义。
- 在图形窗口中，选择相关轴，将其水平拖到所需的位置，然后将其放下。
可以将轴移到任何位置，更改绘图中轴的顺序。 - 要重新跨越轴，右键单击[绘图]节点并选择重跨轴。
要查看绘图数据的较小更改，可以在两个轴之间（这会影响周围的两个轴）或在单个轴上放大/缩小：
- 在图形窗口中，分别单击两个相关轴之间的空间或选择单个轴，使用鼠标中键来放大/缩小。
