在 HEEDS|post 中分析设计研究的结果

HEEDS|post 是一个绘图软件包，提供了各种用于设计研究的增强后处理功能。在运行研究时以及研究完成后，可以在 HEEDS|post 中分析研究结果。

只要可能，就应在Design Manager中对设计研究进行后处理。如果Design Manager的后处理功能不符合要求，则只能使用 HEEDS|post。

要分析 HEEDS|post 后处理中的研究结果，完成以下必要步骤：
  • 使用 HEEDS|post 许可证在本地机器上安装 HEEDS|post。

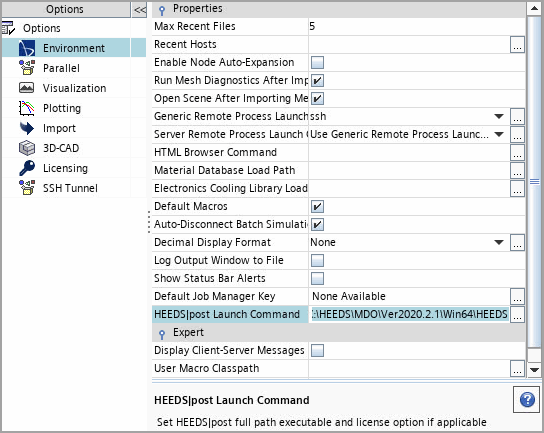

  • 在工具选项环境 > 节点中配置 > HEEDS|post 启动命令。


要在 HEEDS|post 中对设计研究的结果进行分析：
  1. 在Design Manager中，右键单击设计研究 > [设计研究]节点，然后选择在 HEEDS|post 中打开...。
    注如果选择了多个设计研究，则在 HEEDS|post 中打开... 选项处于停用状态。要导出多个研究，请为每个研究执行此步骤。
    Design Manager在研究产品目录中写入 HEEDS|post 项目文件 [design study]0.rpt。Design Manager会写入额外的输出文件（取决于设计研究的研究类型），例如：
    • [design study]0.res
    • [design study]0.gph
    • [design study]0.hst
    • [design study]0.plot
    • DOE_0_[response].out

    HEEDS|post 使用项目产品目录的结构来表示设计研究的场景、绘图和日志文件。

    注HEEDS|post 只能查看编写为 *.png 文件的场景和绘图。不支持 *.sce 文件。

    数据导出后，Design Manager自动启动 HEEDS|post，它将加载编写的项目文件。

如果设计研究仍在运行，则可以在设计模拟完成时立即让 HEEDS|post 重新加载项目文件：
  1. 在 HEEDS|post 中的 Study(研究) 工具栏上，激活 Auto Refresh(自动刷新)。
注如果Design Manager服务器正在远程服务器上运行，即如果正在本地运行 Simcenter STAR-CCM+ 并且正在连接到远程Design Manager服务器，则 Open in HEEDS|post...(在 HEEDS|post 中打开...) 仅导出 HEEDS|post 项目数据。可以稍后启动 HEEDS|post，然后手动加载导出的 HEEDS|post 项目。请参见启动 HEEDS|post。
