将 2D 场数据导出至 Simcenter Reduced Order Modeling

从Design Manager中，可以导出标量场景，以在 Simcenter Reduced Order Modeling中创建基于图像的降阶模型 (ROM)。

Simcenter Reduced Order Modeling是一个软件包，可根据复杂模拟中计算的场创建简化数学模型（即降阶模型）。这些简化模型复制了复杂模型的行为，而计算资源显著减少。

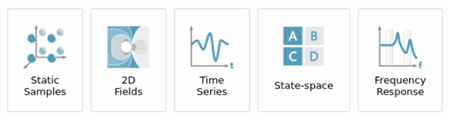

Simcenter Reduced Order Modeling提供以下模型类型：



从Design Manager自动导出仅允许在 Simcenter Reduced Order Modeling中将标量场景导出到 2D 静态场模型。

但是，如果在 Simcenter STAR-CCM+ 中通过 .csv 表手动导出求解数据，则还可以创建静态样本和计时器系列模型。

  1. 要将标量场景导出至 Simcenter Reduced Order Modeling：
    1. 创建标量场景。
    2. 确保场景仅包含一个标量显示器。
    3. 选择[标量场景] > [标量显示器] > 标量场节点，然后将自动范围设为关。
    4. 设置最小值和最大值。
    5. 缩放流场以包含要在降阶模型中捕捉的重要流模式。
  2. 在Design Manager：
    1. 打开相关设计研究。
      要为整个设计空间构建 ROM，建议设置 DOE 研究。要探索某一设计空间区域，还可以从其他类型的设计研究构建 ROM。

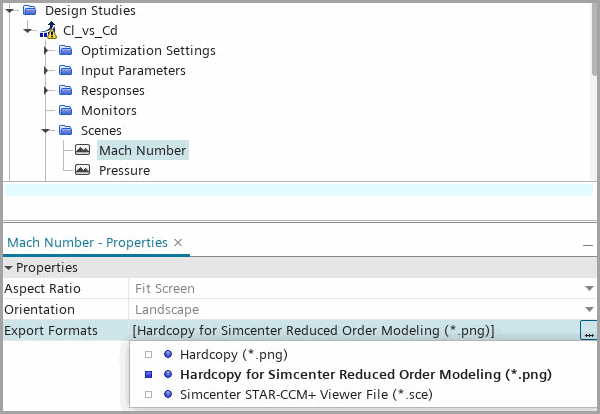

    2. 选择[设计研究] > 场景 > [标量场景]节点，然后将导出格式设为 Simcenter 降阶建模的硬拷贝 (*.png)。


      对于导出格式设为 Simcenter 降阶建模硬拷贝 (*.png) 的所有场景，Design Manager可为所有成功的设计生成降阶建模硬拷贝。

      对于每个场景，Design Manager会创建两种类型的硬拷贝图像：

      • 快照查看的常规硬拷贝
      • Simcenter Reduced Order Modeling的灰度硬拷贝用于抽取形状和场数据
  3. 还可以从已运行的现有研究中生成降阶建模硬拷贝：
    1. 在参考模拟中，调整标量场景设置，如步骤 1 中所述，然后保存模拟。
    2. 在Design Manager项目中，更新参考模拟。
    3. 对于每个场景，将导出格式设为 Simcenter 降阶建模硬拷贝 (*.png)。
    4. 要更新研究结果，右键单击[设计研究]，然后选择更新结果。
（可选）可以在 Simcenter STAR-CCM+ 中配置 Simcenter Reduced Order Modeling的安装路径，以便 Simcenter STAR-CCM+ 可以使用导出的数据自动启动 Simcenter Reduced Order Modeling。

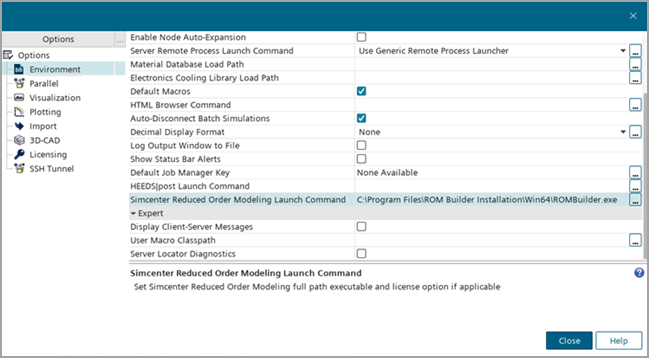

  1. 要配置 Simcenter Reduced Order Modeling安装路径，从工具栏中选择工具 > 选项 > 环境节点，将 Simcenter 降阶建模启动命令设为 Simcenter Reduced Order Modeling可执行文件。默认情况下，可执行文件位于：
    Linux [ROM_INSTALLDIR]/LX64/rombuilder.sh
    Windows [ROM_INSTALLDIR]\Win64\ROMBuilder.exe


  2. 要导出 2D 场数据，右键单击[设计研究]，然后选择在 Simcenter 降阶建模中打开。
    Design Manager导出以下两个文件：
    • 将构件 JSON 和场景灰度色图图像文件写入压缩文件夹 [study]_rom_data.zip。
    • rominput JSON 参数文件用于启动 Simcenter Reduced Order Modeling [study]_rom.rominput。

    如果按照上一步中的指示指定了 Simcenter Reduced Order Modeling启动命令，Simcenter STAR-CCM+ 会在 Simcenter Reduced Order Modeling中自动打开导出的 2D 场数据。否则，*.zip 和 *.rominput 文件将保存在Design Manager项目的目录中。

    如果Design Manager服务器正在远程服务器上运行，即如果在本地运行 Simcenter STAR-CCM+ 客户端且连接到远程Design Manager服务器，则在 Simcenter 降阶建模中打开仅导出文件。

    可以稍后启动 Simcenter Reduced Order Modeling，然后手动加载导出的文件，如下所示：

    Linux 系统
    [ROM_INSTALLDIR]/LX64/rombuilder.sh [path_to_rominput]/study_rom.rominput overwrite
    选项
    覆盖
    将覆盖旧 ROM 项目，从而确保使用最新的导出文件
    Windows 启动 Simcenter Reduced Order Modeling。

    选择新建 > 2D 场。

    在添加数据中，选择导出的 .zip 文件。

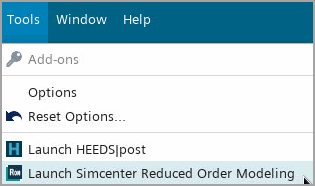

  3. 要在不导出 2D 数据的情况下启动 Simcenter Reduced Order Modeling，从工具栏中选择工具节点，然后单击启动 Simcenter 降阶建模。


    仅当正确配置 Simcenter 降阶建模启动命令时，启动功能才可用。
