可视化参考模拟中定义的场景和绘图

每个设计模拟完成后，设计管理器将导出选定的场景和绘图并使它们可供用户查看。

在Design Manager中，可通过快照显示设计集中各设计的特定场景或特定绘图。通过将快照锁定到特定设计，可将该设计与设计集中的其他设计进行比较。

要创建快照：
  1. 右键单击快照节点，然后选择新建 > [快照类型]，其中，[快照类型] 可以是场景快照也可以是绘图快照。
  2. 选择新的快照节点，然后设置以下属性：
    • 设计研究：要从中提取快照数据的设计研究。
    • 设计集：要从中提取数据的指定设计研究中的设计集。
    • 场景/绘图：相关场景或绘图。

    设计显示在指定场景或绘图中可视化的设计的名称。

要将额外信息（如可视化设计的名称或性能值）添加到图形窗口中的快照显示：
  1. 选择快照 > [快照] > 注释节点，然后将注释分别设为设计名称或性能值。
    可通过Design Manager创建和添加额外的简单文本注释。有关详细信息，请参见工具参考 — 注释。

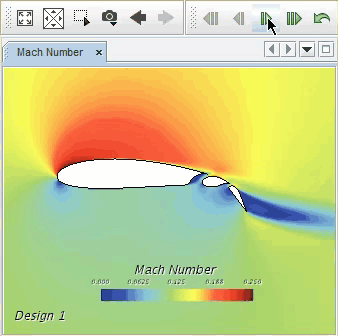

可使用 Design Manager Snapshot(设计管理器快照) 工具栏，浏览指定设计集中的设计，请参见工具栏参考：



或者，可以选择输出表中或项目绘图中的相关设计。之后，快照将自动更新以反映选定设计。有关详细信息，请参见在设计管理器中探索分析。

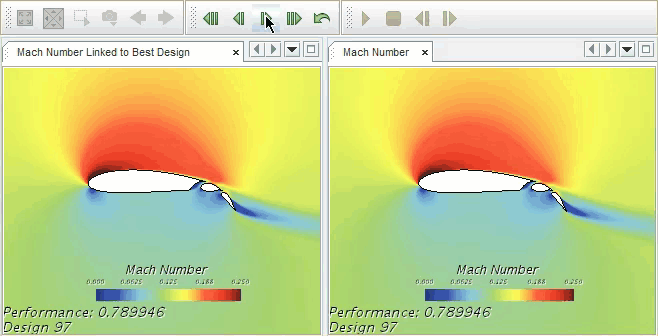

要比较不同设计的快照：

  1. 创建多个快照，其中每个快照都显示相同的场景或绘图。
  2. 在图形窗口中，并列排列快照面板。
  3. 对于每个快照，选择快照节点并设置以下属性：
    • 锁定设计：激活（激活设计属性）。
    • 设计：设置要比较的设计。
    解锁某个快照后，可浏览指定设计集中的设计，然后将锁定的设计与其余设计进行比较。

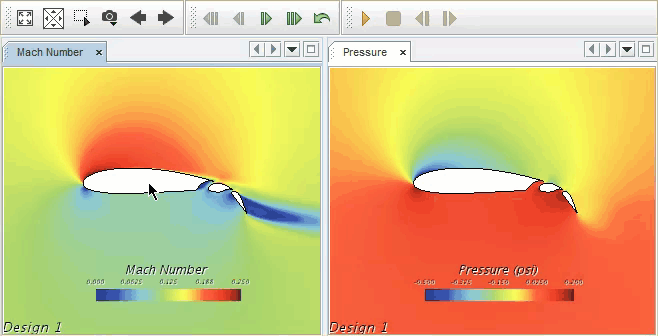

可与指向导出为 STAR-View 文件（请参见设置设计研究）的场景和绘图的快照互动，与在 Simcenter STAR-CCM+ 中与相应场景或绘图互动一样。例如，可以旋转视图、放大与缩小或者播放动画。为更好地了解结果，可以链接多个快照，使它们在用户与其中某个场景互动时一同移动。

要在快照之间设置链接：

  1. 使用 <Ctrl> 键多选要链接的快照。
  2. 右键单击并选择链接视图。
    快照节点图标的右下角将出现一个链环图标。
  3. 与某个快照互动。
    链接的快照将自动同步。


要将快照导出至图像文件：
  1. 右键单击快照节点，然后选择硬拷贝。使用 <Ctrl> 键可以选择并导出多个快照。
    此时将出现特定于操作系统的自定义保存至文件对话框，可用于将选定快照写入文件。在图形窗口中右键单击快照背景也会出现此对话框，可在其中保存当前快照的单个图像文件。
将参考模拟中的后定义场景或绘图传播到所有设计：
  1. 保存参考模拟。
  2. 右键单击设计研究 > [设计研究]节点，然后选择验证研究。另请参见：异步后处理。
