研究分析

Design Manager提供后处理功能，可以通过该功能分析设计研究的输出。

在Design Manager中，可以创建以下类型的后处理对象：

使用这些后处理对象，可以分析设计集的设计。设计集是满足某些特定条件的设计集合。Design Manager提供了以下预定义的设计集：

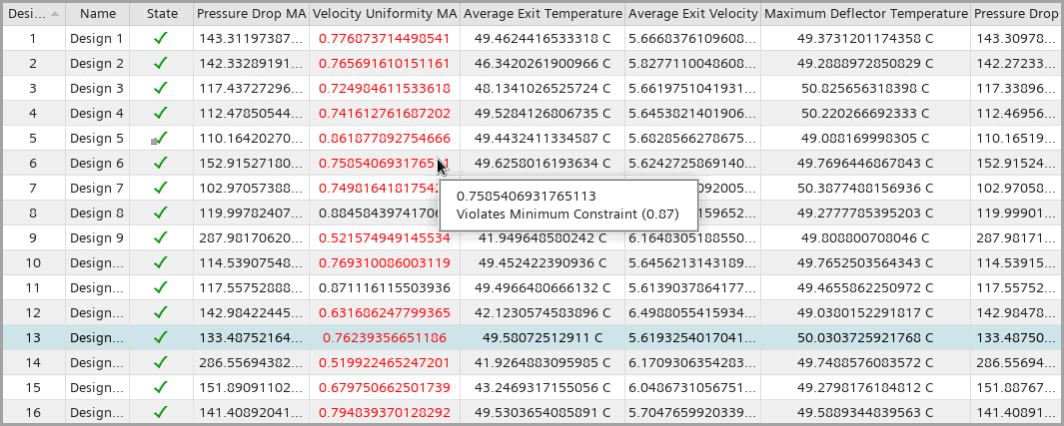

输出表

输出表以表格形式显示设计集中的设计及其详细信息。对于每个设计，输出表列出了以下项：

使用输出表，可以跟踪正排队运行的设计模拟以及已开始运行和正在运行的模拟。还可以看到已完成的设计模拟，以及在完成的设计中，成功完成和收到错误的模拟。

使用快照可查看从设计集的设计模拟中导出的场景和绘图。

每个快照指的是特定的场景或绘图，可以在其中可视化不同设计的结果。默认情况下，所有快照都显示相同的设计，这样便可对不同场景或绘图执行并排比较。

注	当计算法设为替代模型时，场景和绘图不可用，因为此设计研究中没有运行模拟。

可以创建多个显示相同场景或绘图的快照。对特定设计锁定其中一个快照时，可以比较不同设计的结果。可以链接快照，使它们在用户与其中某个快照互动时一同移动。

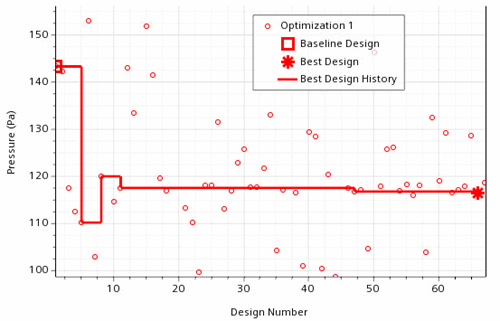

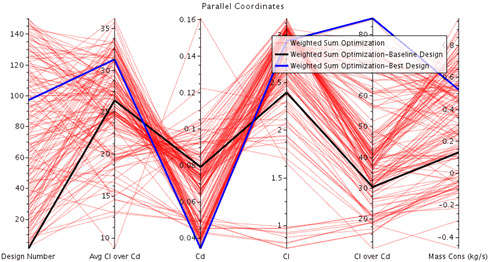

项目绘图是二维图，用于显示跨设计集中所有设计的结果。通过这些图，可以显示关系设计变量。可以直接从设计研究或从设计项目的绘图节点创建绘图。有关更多详细信息，请参考创建设计绘图。

右键单击绘图节点创建绘图时，绘图分为三种类型：

注	输出表、快照和设计绘图相互链接。在其中一个后处理对象中选择某个设计时，其他对象将自动同步以反映所选设计。使用此功能可快速浏览设计集的设计。
