加速设置平行坐标绘图
根据要在平行坐标绘图中显示的轴数和数据系列数,设置可能非常耗时且需要单击鼠标多次。因此,Design Manager提供了各种选项来加速设置。
- 右键单击绘图节点,然后选择 。
-
右键单击快速设置。

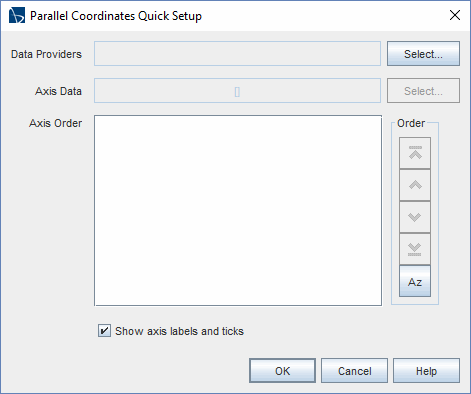

节点,然后选择此时将打开以下 Parallel Coordinates Quick Setup(平行坐标快速设置) 对话框:
-
在对话框中设置以下属性:
- 数据提供方:选择要在绘图中显示其设计的设计研究。默认情况下,平行坐标绘图显示设计研究中的所有设计。
- 轴数据:选择要从设计中提取并显示在绘图的轴上的数据类型。有关数据类型的更多详细信息,请参考 [轴] 数据。
-
在 Axis Order(轴顺序) 组合框中,定义绘图中的轴顺序,列表中的第一项是绘图中最左侧的轴:
- 在列表中选择要更改其位置的轴。
- 使用组合框右侧的顺序按钮修改轴位置。
-
要在绘图中隐藏轴主刻度和次刻度,停用 Show axis labels and ticks(显示轴主刻度和次刻度)。
不使用轴主刻度和次刻度的绘图可更快速地与图形窗口中的绘图互动(例如,互动更改轴位置时)。
-
单击确定。
Design Manager会自动将所需的轴和数据系列添加到绘图。
使用非空绘图上的快速设置选项时,将重构整个绘图,如 Parallel Coordinates Quick Setup(平行坐标快速设置) 对话框中所定义。所有绘图设置(例如,线样式或字体大小)都将重置为其默认值。
要保留先前的绘图设置,使用绘图数据系列上的快速设置选项:
-
右键单击快速设置。
节点,然后选择此时将打开 Parallel Coordinates Quick Setup(平行坐标快速设置) 对话框。Data Providers(数据提供方) 框将灰显。
-
根据需要修改轴数据、轴顺序或轴主刻度和次刻度的可见性,然后单击确定。
Design Manager会相应地更新项目绘图。
要快速创建平行坐标绘图以显示设计研究中的所有响应:
-
右键单击相应的
节点,然后选择 。对于 CAD 强度研究,此操作会创建平行坐标绘图以显示所有输入参数和设计状态。
要快速编辑绘图轴的所有基准轴线类型:
- 选择多个 Edit referencing axis types...(编辑基准轴线类型...)。 节点,右键单击并选择
-
在多个对象对话框中,依次单击展开/折叠树和展开/折叠值。
该对话框可用于快速访问所有轴类型和显示的变量。可以单独修改基准轴线。
- 根据需要编辑轴,然后单击确定。
