使用输出表对设计进行制表

在Design Manager中，输出表可用于在图形窗口中表格化设计集的设计及其属性。还可以将设计集的设计导出至 *.csv 表文件。

  1. 要打开设计研究中所有设计集的输出表，执行以下操作之一：
    • 右键单击设计研究 > [设计研究]节点，然后选择打开输出表。
    • 双击设计研究 > [设计研究]节点。
    输出表将显示在图形窗口中并显示每个设计的属性，例如，其参数和响应值。有关详细信息，请参见输出表参考。

    如果某个研究响应定义了约束，并且该约束对特定值不满足，则受影响的值将以红色高亮显示在设计表中。工具提示说明了违例情况，如下例所示：



  2. 要打开特定设计集的输出表，执行以下操作之一：
    • 右键单击设计研究 > [设计研究] > 设计集 > [设计集]节点，然后选择打开输出表。
    • 双击设计研究 > [设计研究] > 设计集 > [设计集]节点。
要在图形窗口中打开多个设计研究的输出表：
  1. 同时选择多个[设计研究]，右键单击其中任意一个，然后选择打开输出表。
Design Manager可用于对输出表中的设计重新排序。例如，要查找设计集中的最佳设计，可以根据其性能值对设计进行排序。

要对输出表中的设计重新排序：

  1. 在输出表中，单击对表重新排序依据的设计属性的标题，如性能。
    将对这些设计重新排序，按升序显示该属性。再次单击标题可反转顺序。
如果输出表包含多列，则隐藏列或更改列的位置对提高表的可读性十分有用。

要切换输出表中的列的可见性：

  1. 在输出表的右上角，单击 。
    此时将打开一个下拉菜单，其中列出各列的标题。
  2. 分别取消选择或选择要隐藏或显示的列。
  3. 要关闭下拉菜单，单击图形窗口中该菜单以外的任何位置。
    Design Manager将存储输出表的列的可见性。

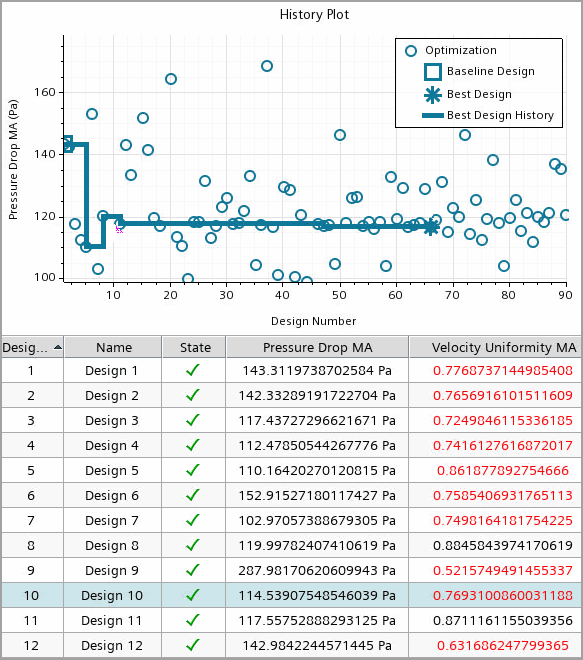

对于同一设计研究，单击绘图中的某个符号时，输出表将自动调整以高亮显示和展现与选定设计对应的行。
  1. 选择绘图上的某个设计，检查输出表的标记行。


  2. 要在输出表或绘图中的各设计之间进行切换，可使用工具栏中的绿色按钮：首个设计、上一设计、下一设计、最后设计以及重置当前设计。


在向表格化设计集的设计研究添加输入参数或响应时，Design Manager将对应的列自动添加至输出表。移除输入参数或响应时也会移除对应的列。

输出表中的前三列始终列出设计的设计#、名称和状态 — 不能更改这些列的位置。

要更改列出参数、响应或性能的列的位置：

  1. 单击要移动的列的标题，然后按住鼠标左键并拖动鼠标，直到指针悬停在目标位置上方。
  2. 要完成移动，释放鼠标按键。
Design Manager将存储输出表中列的位置。但是，以下操作可恢复默认列顺序：
  • 更改设计研究的研究类型
  • 添加或移除设计研究中的输入参数或响应

有关与输出表中的设计互动的详细信息，请参见在设计管理器中探索分析。

要将数据集的设计信息导出至表文件：

  1. 右键单击设计集 > [设计集] 节点，然后选择导出至 CSV...。
  2. 在导出至 CSV 对话框中，将设计集另存为 *.csv。
