创建设计绘图

设计绘图是二维图形，可用于显示设计研究中两个变量之间的关系。

建议直接由设计研究创建绘图。

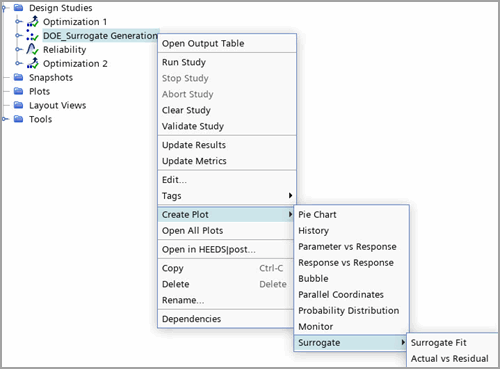

右键单击设计研究 > [设计研究]，然后选择创建绘图以选择此设计研究的可用绘图之一。
根据研究类型和绘图类型，将打开预填充绘图设置对话框，在其中可以选择对象以进行绘图。

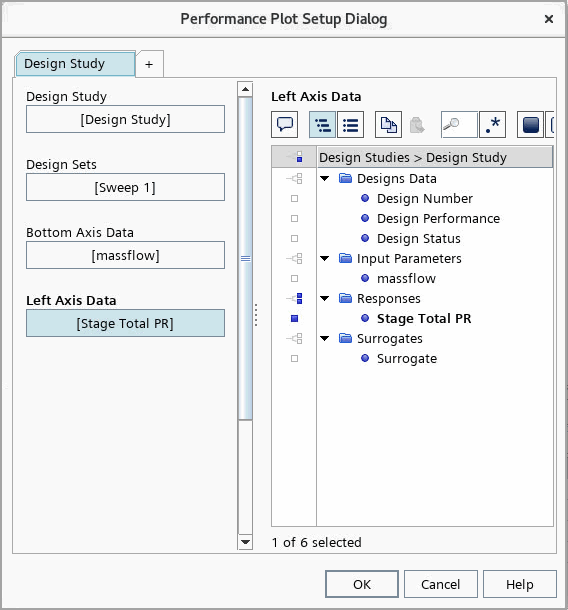

以下示例用于智能扫掠研究的性能绘图：
在绘图设置对话框中设置绘图属性。请参见：绘图设置对话框参考。
从设计项目的绘图节点创建特定设计绘图时，有三种绘图类型：
