运行设计研究

Design Manager提供了各种设置来控制设计研究的运行和要使用的计算资源。

在运行设计研究之前,必须将Design Manager项目保存到 *.dmprj 文件。请参见保存设计管理器项目。将 *.dmprj 文件保存到项目根目录。默认情况下,Design Manager会在项目根目录(即项目产品目录,可在其中写入研究输出)内创建一个子目录。但是,可以在Design Manager项目树中自定义项目产品目录的位置。请参见设计管理器参考。当默认位置的磁盘空间不足时,更改项目产品目录的位置十分有用。

如果尝试运行设计研究,而不将Design Manager项目保存到 *.dmprj 文件,则会打开一个对话框,要求用户保存项目并重新运行设计研究。

下表显示了项目根目录中的目录和文件结构:

目录 描述 命名约定
Design_Exploration 包含Design Manager项目文件 (*.dmprj) 以及如参考模拟文件 (*.sim) 和自定义 java 宏文件 (*.java) 等关联输入文件的目录。 项目根目录

Design_Manager_Project

在运行时创建的目录,其中包含研究产品目录。此目录以Design Manager项目文件命名。 项目产品目录

Design_Study_n

每个设计研究的目录。此目录以Design Manager项目中的研究名称命名,并且包含设计产品目录。 研究产品目录

Design_m

研究中每个设计的目录,其中包含指定的输出,例如:
  • 模拟文件 (*.sim)
  • 日志文件 (*.log)
  • 场景和绘图文件(*.sce*.png
设计产品目录

.mdxruntime

在运行时创建并在运行后删除的临时文件夹。要保留此文件夹,请参见保留临时工件 项目执行目录

产品目录

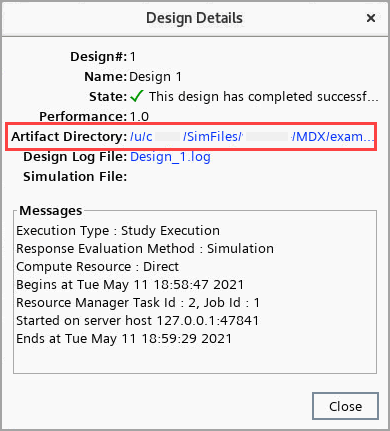

可以从设计细节面板访问产品目录。要访问设计细节面板,右键单击输出表中的设计,并选择显示设计细节。在设计细节面板中,单击 Design Artifact(设计产品) 条目中的链接以浏览设计产品文件夹。



运行具有关联构件的研究后,清除研究不会清除构件。当此研究再次运行时,将创建一个新的构件目录。原始构件将变为未引用。要清除未引用的构件并释放磁盘,右键单击[设计管理器项目]节点,然后选择清理项目构件,如下所示:
