绘图设置对话框参考
绘图属性设置对话框

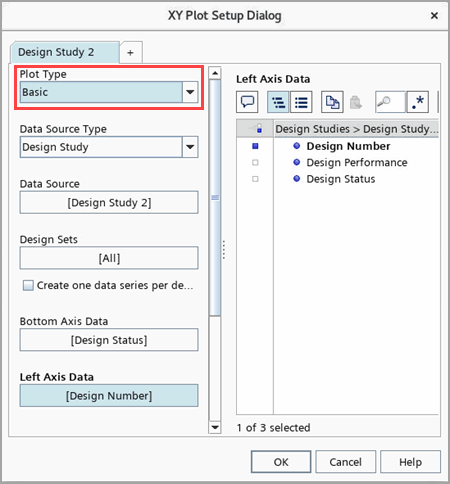

- 绘图类型
- 指定绘图方法的类型。所有绘图类型均列出：

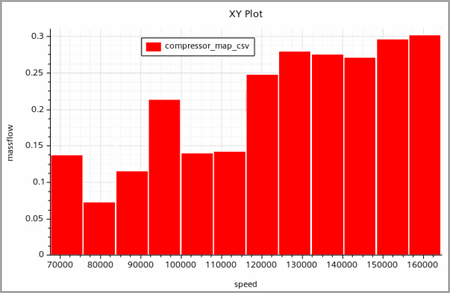

绘图类型 示例 - 条形图
- 将数据显示为条形图。条形图只能使用表数据创建，而不能使用研究数据创建。

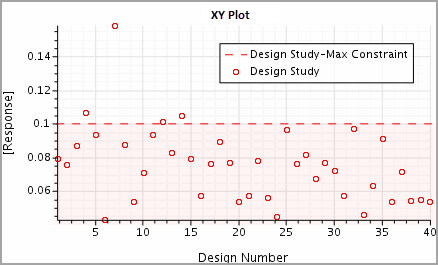

- 基本
- 将设计数据系列（设计编号、参数、响应）显示为线条/符号图。
以下三种绘图类型属于基本绘图：
- 历史 - 根据设计编号绘制参数或响应图。
- 参数与响应 - 根据列出的第一个参数对列出的第一个响应绘图。
- 响应与响应 - 根据列出的第一个响应对列出的第二个响应绘图。
- 气泡

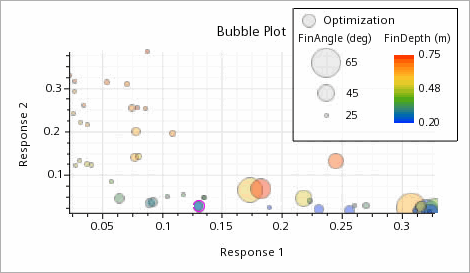

- 除了基本绘图显示的信息外，气泡图还显示（默认情况下）第一个设计参数作为气泡尺寸，第二个参数作为气泡颜色。
有关气泡图的更多详细信息，请参见气泡图对象参考。

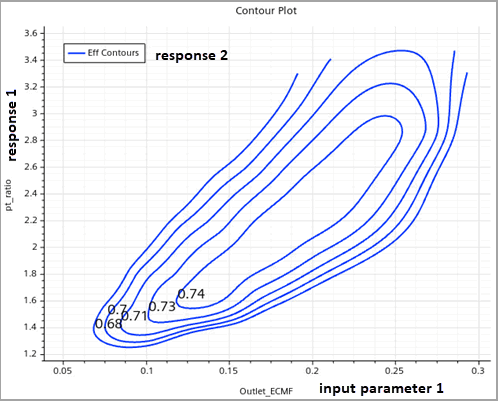

- 云图
- 可在二维绘图中可视化三维数据。
它需要 3 个变量 - 参数和响应。
可以通过表导入绘制其他数据图。
- 性能绘图

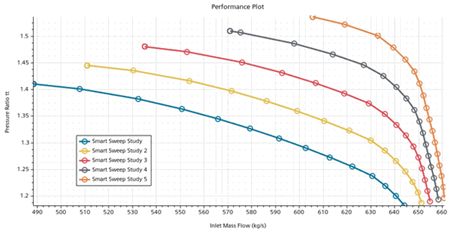

- 显示扫掠操作条件图。
它仅可用于智能扫掠研究。每次扫掠均添加为单独的数据集。另请参见：Data Series Reference。

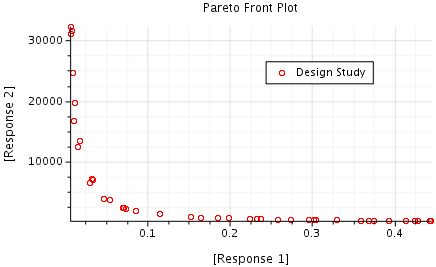

- 帕累托
- 默认情况下根据列出的第一个响应对列出的第二个响应绘图。此绘图尤其适用于多目标优化，在这种情况下要显示两个竞争目标之间的权衡。
注 帕累托图类型仅可用于优化类型为“多目标权衡”(Pareto) 的优化研究。
- 概率分布
- 将属于每个离散间隔的样本数按样本总数的百分比绘图。
统计数据会计算并显示为图表上的注释。正态分布曲线绘制在直方图上以供参考。
对于稳健性和可靠性研究，如果绘制的响应具有约束，则会将失效概率和可靠性指数添加到统计数据中。如果响应同时具有下限和上限约束，则为每个约束显示两个数字。
该曲线根据绘制数据的平均值和标准差显示正态分布。数据的实际分布由条形图表示。
注 如果条形图低于设计响应的正态分布，则输入参数的原始设计值可以认定为可靠。
- 监视器
- 将所选设计集中的监视值绘图。
监视器在参考模拟中定义。在设计研究运行过程中，Design Manager提取监视器值，并将其存储在Design Manager项目文件中。
或者，也可以右键单击，然后选择创建监视器绘图来创建监视器绘图。
另请参见：监视器参考。

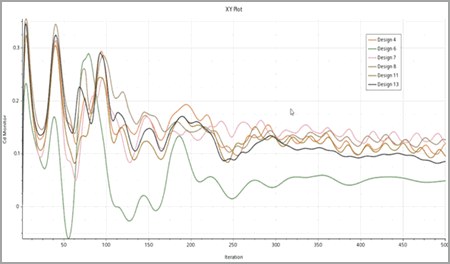

如果参考模拟是瞬态分析（例如 Simcenter STAR-CCM+ In-cylinder 运行），则监视器绘图可用于将瞬态监视器数据与多个设计之间曲柄角的关系可视化。

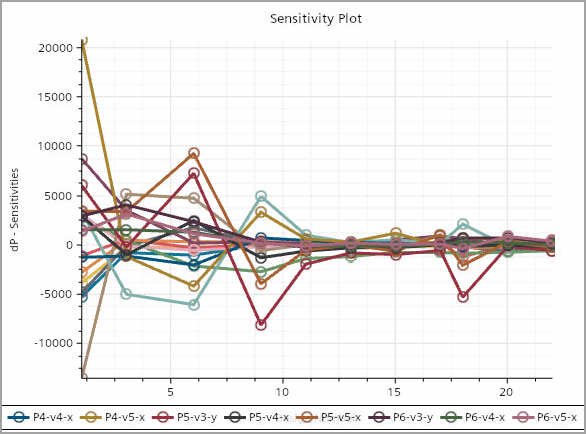

- 灵敏度
- 根据此参数的几何灵敏度和整个几何对优化目标的伴随表面灵敏度，绘制每个参数的参数灵敏度图。
此绘图类型仅适用于优化类型序列二次规划 (SQP)。

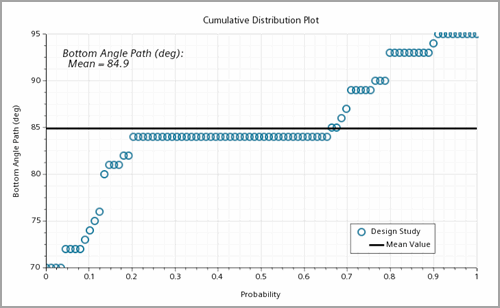

- 累积分布
- 将变量（参数或响应）小于特定值的概率绘图。
左轴是变量值的范围。底轴是范围 [0,1] 的概率。绘图中的每个点显示值小于该点在左轴上的值的数据点百分比。
水平线显示变量值的平均值。
对于替代模型建模，为了检查设计空间中的数据点分布，建议通过关联的替代模型计算为每个响应创建累积分布图。
要创建累积分布图，可右键单击节点，然后选择。
- 替代-替代模型拟合
- 响应的替代模型拟合显示针对其实际值的预测响应值，其中参考线为 y=x。
仅当设计研究中至少创建一个替代时，该绘图类型才可用。
该替代绘图的相应值类型有以下几种：
- 预测值 - 替代为每个设计所预测的响应值。
对于替代模型类型克里金和 RBF，替代模型函数的结构定义已知数据的精确拟合。
创建替代模型拟合时，来自设计运行的已知数据恰好位于参考线 y=x 上。要判断克里金和 RBF 的替代模型预测精度，必须查看交叉验证和 PRESS 残差。
它们是判断这两种替代模型类型的替代模型预测精度时依据的值。

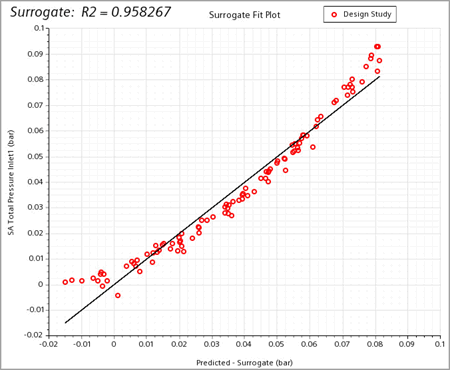

最小二乘替代模型拟合绘图示例：
- 替代-实际与残差

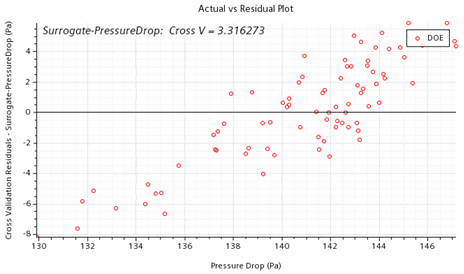

- 实际与残差绘图显示响应的实际值，该实际值相对于以下三种其替代的值类型：
- 残差 - 预测响应值减去实际响应值。
- 交叉验证残差（默认值）- 实际响应值与根据交叉验证方案减少的替代模型拟合预测的响应值之差。另请参见交叉验证方案。
- PRESS 残差 - 从替代模型拟合中移除此设计时，实际响应值与减少的替代模型拟合的预测响应值之差。当选择留一法作为交叉验证方案时，它们与上面的交叉验证残差相同。
- 数据源类型
- 根据以下两个选项指定数据源：
- 设计研究：从设计研究中选择数据，以激活在数据源中选择设计研究。
- 表：从导入的表中选择数据，以激活在数据源中选择导入的表。
- 设计研究
- 对于饼图，这是指定作为饼图来源的设计研究的单一选项。
- 设计集
- 选择设计研究的设计集以分析结果。有关设计集的更多详细信息，请参考Analyzing the Design Study Results。
- 轴数据
- 选择要绘图的数据系列。
对于 XY 绘图，可以设置底轴数据和左轴数据。
对于平行坐标绘图，可以选择多个轴数据，并通过轴顺序设置其顺序。
- 尺寸标度
- 指定气泡尺寸标度的设计参数。仅适用于气泡图。请参见：气泡图对象参考。
- 颜色标度
- 指定气泡颜色标度的设计参数。仅适用于气泡图。请参见：气泡图对象参考。
