研究输出

对于设计研究中的每个设计模拟，Design Manager可用于记录和写入特定输出。

设计研究的输出是指在参考模拟中定义的模拟对象。在Design Manager中，可以定义以下输出对象：

此外，在每个设计模拟完成后，Design Manager会为每个关联设计提供性能评级。

响应

响应提供求解数据（如压降或曳力系数）的总结，并且基于参考模拟中定义的报告。对于设计研究中的每个设计，Design Manager在设计模拟结束时记录指定报告的值。Design Manager中的每个设计研究至少需要一个响应。

响应在设计研究中主要有三个用途：

仅供参考
对于每个设计模拟，响应记录模拟结果。记录的响应值可用于将设计相互比较。
目标
目标表示分析的工程目的。例如，Design Manager可使用记录压降的报告来探索旨在最大化或最小化其价值的不同设计。
在优化研究中，目标驱动优化算法得出更好的设计。在扫掠研究中，目标可用于评估设计的性能。
约束
约束通过设置设计空间限制来限制可接受设计的范围。例如，可以为记录工程产品质量的报告设置上限。满足所有约束的设计称为可行。如果未满足任何约束，则该设计称为不可行。
注当研究运行时，Design Manager不会考虑对飞行响应的更改。必须停止并恢复设计研究才能获得更新的值。如果在运行设计研究后更新了约束值，选择[设计研究] > 更新度量节点以更新输出表。

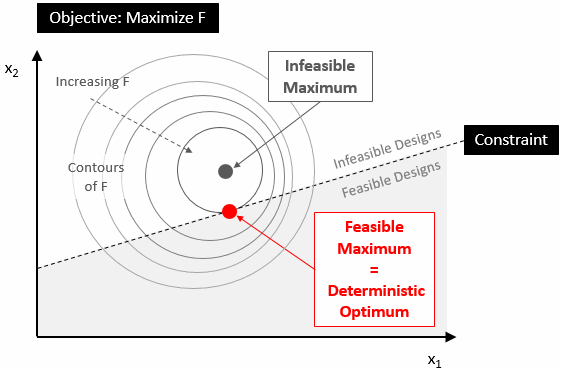

下图显示了约束如何限制设计空间并影响最佳设计：



场景与绘图

场景和绘图基于参考模拟的场景和绘图。在每个设计模拟结束时，Design Manager会将相应的场景和绘图写入文件。

支持以下文件格式：

  • *.sce（Simcenter STAR-CCM+ Viewer 查看器文件）
  • *.png（可移植网络图形文件）

PNG 文件是场景和绘图的二维表示，而 Simcenter STAR-CCM+ Viewer 查看器文件可用于与导出的场景和绘图进行互动，就像与 Simcenter STAR-CCM+ 中的相应场景或绘图互动一样。

性能评级

在Design Manager中，设计的性能取决于目标返回的值以及设计满足其约束的程度。高性能设计是指满足所有约束并对其目标评级良好的设计。

满足约束的所有设计都会忽略它们满足这些约束的余量。一旦满足了约束，只有目标才能对性能评估产生数值影响。使用以下方程计算每个设计的性能值：

图 1. EQUATION_DISPLAY
∑i=1NobjLinWti⋅Signi⋅ObjiNormi−∑j=1NconQuadWtj⋅ConViolj2Normj2
(547)

其中：

  • Nobj 为设计研究中的目标数。
  • LinWti 为第 i 个目标的指定线性权重。
  • Signi 为第 i 个目标的符号。该值为 -1 时表示将最小化目标，该值为 +1 时表示将最大化目标。
  • Obji 为该设计的第 i 个目标的响应值。
  • Normi 为第 i 个目标的指定归一化值。
  • Ncon 为设计研究中的约束数。
  • QuadWtj 为第 j 个约束的二次权重。此值为 10000.0。
  • ConViolj 为违反第 j 个约束的量。 ConViolj 如果满足约束，则为 0.0。
  • Normj 为第 j 个约束的归一化值，即约束本身的值。如果约束值为 0，则归一化值为 1。
