创建填充表面
要创建填充表面：
-

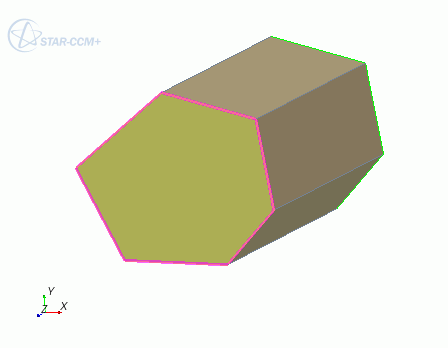

在 3D-CAD 视图场景中，选择环绕孔的部分边或所有边。如果初始无法选择所有边，或希望添加草图轮廓，则可以在后续对话框中执行此操作。
选定的边或草图不需要位于同一平面上。可以双击某一条边以选择同一链中的所有其他边。
-
右键单击其中一条边，然后选择填充表面。

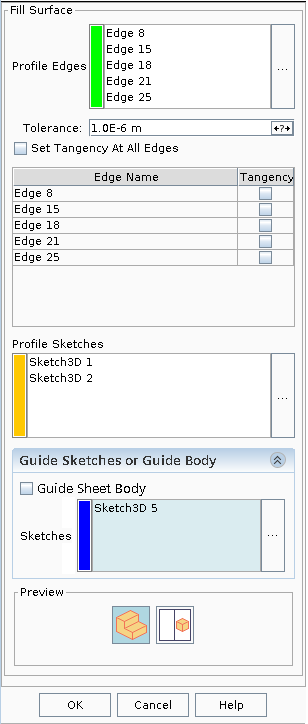

此时将显示填充表面面板。

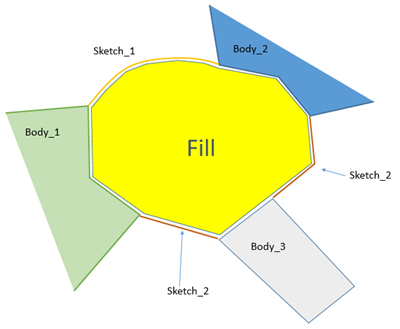

- 要跨越多个体填充表面，可将轮廓草图与轮廓边结合使用。这些草图和边必须形成一个闭合环。
-
为了更好地控制填充表面的形状，单击导向草图或导向体选项，然后从 3D-CAD 特征树或图形窗口中选择 2D 或 3D 草图。如果要将体用作导向，激活导向片体选项。
注 只能将单个片体用作导向。 草图的内容用作填充表面的导向曲线。
- 输入填充表面的参数。请参见填充表面面板。
3D-CAD 视图场景中会显示填充表面的预览。
- 单击确定以完成特征。
一个节点会添加到 3D-CAD 特征树。
