延伸表面面板

延伸表面操作将延伸片体上的现有表面。

选择法 指定片体的哪一部分用于此操作。

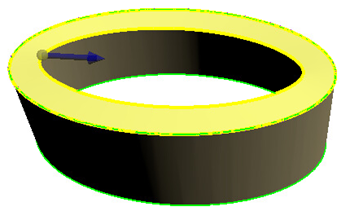

面或自由边 面：将延伸选定面上的所有自由边。

自由边：将延伸选定的自由边。
片体 将延伸片体的所有自由边。
扩展类型 指定延伸是否遵循自由边所属的片体的曲率。
线性 延伸表面为平面且与现有片体相切。

如果自由边位于弧上，则延伸表面保持片体的曲率。
相同的表面 延伸表面保持片体的曲率。

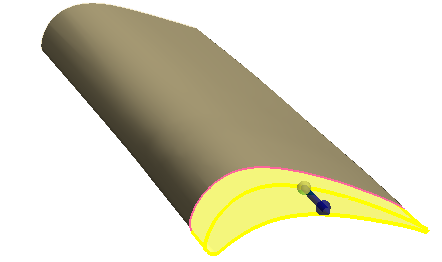

翼型 可用于延伸涡轮机几何体（例如涡轮机叶片）并保持其轮廓。为了保持轮廓不变形，必须在应用延伸距离前选择叶片两端的轮廓边。如果前后缘都不存在，则会使用选定的边计算延伸。
为了保持形状，延伸表面算法会同时平滑延伸前后缘。如果没有前后缘，算法会通过自由变形将一段固定延伸应用至端部轮廓。

面法向

延伸表面为平面且垂直于现有片体。将延伸指定为符号距离。正值沿片体或面的法向延伸表面，而负值则沿与法向相反的方向延伸表面。
扩展形状 指定延伸是跟随面的自由边，还是将表面法向延伸到边。
跟随边
延伸保持源表面的形状。
基础法向
延伸是选定边的法向。
扩展法 指定如何定义延伸。
距离 按指定的数量随意延伸。
最高到面 一直延伸至选定的面。要选择面，在目标面组合框中单击，然后从 3D-CAD 视图场景中选择所需的面。
最高到体 一直延伸至选定的体。要选择体，在目标体组合框中单击，然后从 3D-CAD 视图场景或 3D-CAD 特征树的体节点中选择所需的体。
要延长的距离 指定要将表面延伸多远。
