标量控制参考
这些设置可用于控制标签和点尺寸。
等值线标签属性
点尺寸节点属性
点尺寸节点通过标量显示器的点缩放模式属性的默认像素设置激活。它在其尺寸属性中设置点的屏幕显示尺寸（以像素为单位），且与该点的物理尺寸无关。要显示在显示网格上的点时，此选项可能很有用。如果选择此选项，则不根据物理尺寸设置拉格朗日颗粒或粒子束的尺寸。
点尺寸比例场节点属性
通过点尺寸缩放场，可基于标量（如颗粒尺寸或流体温度）缩放点的屏幕尺寸。它由点尺寸缩放场节点表示，将标量显示器的点缩放模式属性设为标量时激活此节点。

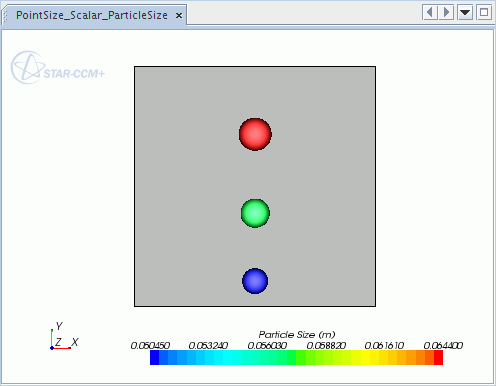

在属性中，选择屏幕点尺寸基于的标量场函数。相对于网格的总体尺寸计算屏幕上的颗粒尺寸。此情况的一个放大示例如下所示。
如果要按其他项（如速度）缩放，将速度范围映射到物理尺寸范围，而物理尺寸范围相对于网格尺寸设置颗粒的最小尺寸和最大尺寸。激活映射值属性以激活此映射。用于映射的公式为：
这意味着，将间隔[最小值，最大值]中的值映射到间隔[映射尺寸最小值，映射尺寸最大值]。
- 函数
- 选择要显示的标量场函数或场函数监视器的类型，例如，温度或速度幅值。请参见什么是场函数监视器？和场函数。
- 自动最小值
- 指示显示器中所有零部件中的最小值（只读）。
- 自动最大值
- 指示显示器中所有零部件中的最大值（只读）。
- 自动范围
- 确定是否自动设置要显示的值范围：
- 关闭 - 不使用自动范围，而是使用在最小值和最大值中设置的值。
- 最小值和最大值 - 自动确定场函数数据的范围。
- 最小值 - 自动确定场函数数据的最小值。如果在最大值中输入内容，则属性将自动从最小值和最大值切换到此设置。
- 最大值 - 自动确定场函数数据的最大值。如果在最小值中输入内容，则属性将自动从最小值和最大值切换到此设置。
- 自动范围模式
- 选择用于计算颜色编码的自动范围最小值和最大值的域。
- 显示器部件 - 添加至特定显示器的部件。
- 显示器区域 - 显示器从中提取数据的区域。
- 所有区域 - 模拟中的所有区域。
- 剪切
- 确定如何显示超出由最小值和最大值指定的范围的值：
- 关闭 - 大于最大值的值将以最大值颜色显示，小于最小值的值将以最小值颜色显示。
- 小于最小值，大于最大值 - 不显示超出范围的值。
- 小于最小值 - 不显示小于最小值的值。
- 大于最大值 - 不显示大于最大值的值。
- 单位
- 选择要显示的单位类型。
- 最小
- 设置要在显示范围中包括的最小标量值。
- 最大值
- 设置要在显示范围中包括的最大标量值。
- 映射值
-
如果激活，则使用最小值和最大值属性显示范围。
注 如果最小值和最大值的点尺寸缩放场范围值相同，且已激活映射值，则必须根据自定义设置来缩放点。具体而言，为映射尺寸最小值和映射尺寸最大值输入大于默认值零的值。 - 映射尺寸最小值
- 表示最小标量值的颗粒的物理尺寸。尺寸相对于网格的总体尺寸。
- 映射尺寸最大值
- 表示最大标量值的颗粒的物理尺寸。尺寸相对于网格的总体尺寸。一些图形硬件可能对此尺寸的值有限制。
