动画控制参考

动画控制在显示器级别下提供，并且在场景级别下还提供了单一属性。

动画属性

动画模式
此处的可用选项取决于显示器的类型。动画还要求为显示器输入选择一个或多个兼容的衍生部件。
动画模式 子节点和属性
关闭 使动画特征保持关闭状态。
脉冲
设置
周期时间（秒）用于设置图形从入口移至出口的总时间。
追踪器
流线设置
将追踪器动画设为可用（仅限流线显示器）。提供以下控制：
  • 周期时间（秒）- 设置追踪器从入口移至出口的总时间。
  • 追踪器之间的延迟（秒）- 设置特定追踪器重复出现之间经过的时间。
  • 头的尺寸 - 以用于模拟的单位指定颗粒半径。
  • 尾长度（秒）- 以颗粒在指定时间长度内移动的距离来定义尾长度。
连续扫掠
平面截面或等值面
提供以下控制：
  • 周期时间（秒）用于定义扫掠整个配置范围应花费的秒数。
  • 激活自动范围时，对于截面，值介于开始偏移和的结束偏移之间；对于等值面，则介于最低值和最高值之间。停用时，将使用最小值和最大值设置值范围。
  • 开始值和结束值根据截面的开始和结束偏移来定义扫掠的限值。偏移距离相对于平面截面或等值面的原始位置进行定义。
将此方法与模拟历史 (.simh) 文件结合使用时，必须将区域及标量或矢量函数导出至该文件。此导出可能会生成较大的 .simh 文件，且会消耗更多计算能力。
离散扫掠
平面截面

此选项只能循环遍历多截面平面截面的每个截面。通过此选项，可以使用较小的 .simh 文件，即：仅需导出多平面截面以及标量或矢量函数。此选项所需的计算能力比连续扫掠更少。

注此选项仅可与具有多个截面的平面截面一起使用。
此选项提供以下控制：
  • 周期时间（秒）用于定义扫掠整个配置范围应花费的秒数。
  • 激活自动范围时，对于截面，值介于开始偏移和的结束偏移之间；对于等值面，则介于最低值和最高值之间。停用时，将使用最小值和最大值设置值范围。
  • 开始值和结束值根据截面的开始和结束偏移来定义扫掠的限值。偏移距离相对于平面截面或等值面的原始位置进行定义。

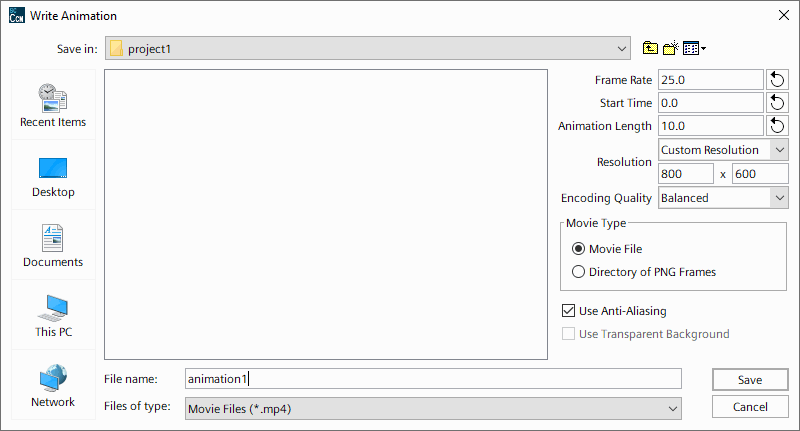

写入动画对话框

写入动画对话框可用于准备录制动画的指定：



帧率
确定每秒帧数 (fps)。帧数越多，显示的运动越平滑，但是录制和回放将占用更多时间和计算能力。减少帧数可以使文件更高效地运行，但是运动可能出现中断。Simcenter STAR-CCM+ 中的默认动画帧速率为 25 fps。要更改速率，在场景属性的动画对象属性中进行更改，然后再次预览动画。
对于此设置和以下两个设置，可以通过按 （重置为首选值）将值重置为默认值。
开始时间
在 t = 0 以外的时间启动动画。
动画长度
确定动画的时间长度。
分辨率
要指定电影大小（x 和 y 值，以像素为单位）以供查看，使用下拉列表中的两个可用选项之一：
  • 已锁定长宽比 -- 输入 X 分辨率或 Y 分辨率的值，Simcenter STAR-CCM+ 会计算另一个分辨率以保持长宽比。
  • Custom Resolution(自定义分辨率) -- 针对任一分辨率输入任意最高达 4096 的值，忽略长宽比。此选项可能会产生意外的视区和图像截止。
编码质量
此控制仅对电影文件录制方法有效。从三个选项中进行选择：高、平衡和低。质量越高，文件大小越大。
电影类型
选择录制动画的方法：
  • 电影文件 -- 这是默认设置。
  • PNG 帧目录 -- 如果要将每个单独的帧录制为图形文件，则单击此单选按钮。在对话框的文件名文本框中输入目录路径名称。帧将以 frameXXXXX.png 名称保存在该路径下，其中 XXXXX 为五位数帧编号（必要时用零填充）。
    注如果选择创建 .png 文件，则需仔细考虑之前的指定，因为可能会创建许多图形文件。例如，默认设置为每秒录制 25 帧，持续时间为 15 秒，将生成 375 个 .png 文件。
使用抗锯齿
激活后，此选项将减少渲染图像的失真，在屏幕上形成更平滑的外观。抗锯齿会增加渲染时间，但可以减小导出的 .mp4 电影的文件大小。
使用透明背景
如果激活，则生成具有透明背景的动画。此选项仅适用于导出 .png 文件。
