场景场控制参考

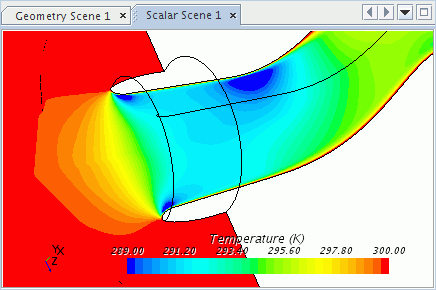

标量显示器和流线显示器没有默认标量，因此必须从标量场函数的列表中选择一个标题，才能在场景中显示数据。
标量场属性
- 函数
- 选择要显示的标量场函数或场函数监视器的类型，例如，温度或速度幅值。请参见什么是场函数监视器？和场函数。
- 自动最小值
- 指示显示器中所有零部件中的最小值（只读）。
- 自动最大值
- 指示显示器中所有零部件中的最大值（只读）。
- 自动范围
- 确定是否自动设置要显示的值范围。
- 关闭 - 不使用自动范围，而是使用在最小值和最大值中设置的值。
- 最小值和最大值 - 自动确定场函数数据的范围。
- 最小值 - 自动确定场函数数据的最小值。如果在最大值中输入内容，则属性将自动从最小值和最大值切换到此设置。
- 最大值 - 自动确定场函数数据的最大值。如果在最小值中输入内容，则属性将自动从最小值和最大值切换到此设置。
- 自动范围模式
- 选择用于计算颜色编码的自动范围最小值和最大值的域。
- 显示器部件 - 添加至特定显示器的部件。
- 显示器区域 - 显示器从中提取数据的区域。
- 所有区域 - 模拟中的所有区域。
- 剪切
- 确定如何显示超出由最小值和最大值指定的范围的值。
- 关闭 - 大于最大值的值将以最大值颜色显示，小于最小值的值将以最小值颜色显示。
- 小于最小值，大于最大值 - 不显示超出范围的值。
- 小于最小值 - 不显示小于最小值的值。
- 大于最大值 - 不显示大于最大值的值。
- 关闭 - 大于最大值的值将以最大值颜色显示，小于最小值的值将以最小值颜色显示。
- 单位
- 选择要显示的单位类型。标量条上的单位将会相应更改。
- 最小
- 设置显示范围中的最小值。此字段和最大值在整个 Simcenter STAR-CCM+ 中与其他标量的运算方式相同。尺寸（如长度和温度）由选定的场函数定义。然后可以使用与这些尺寸匹配的任何单位来指定所使用的实际最小值或最大值。
- 如果手动输入的范围小于标量的范围，则默认情况下会剪切轮廓。

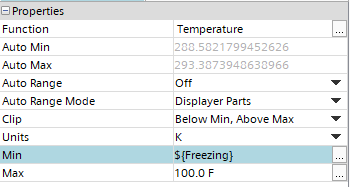

- 此类字段条目还允许使用表达式。在下面的示例中，最小值属性包含对标量参数
$Freezing（等于 0°C）的引用。
- 最大
- 设置显示范围中的最大值。
矢量场属性
- 函数
- 选择要显示的矢量场函数类型，如速度或流向。请参见场函数。
- 自动最小值
- 指示显示器中所有零部件中的最小值（只读）。
- 自动最大值
- 指示显示器中所有零部件中的最大值（只读）。
- 自动范围
- 确定是否自动设置要显示的值范围。
- 关闭 - 不使用自动范围，而是使用在最小值和最大值中设置的值。
- 最小值和最大值 - 自动确定场函数数据的范围。
- 最小值 - 自动确定场函数数据的最小值。如果在最大值中输入内容，则属性将自动从最小值和最大值切换到此设置。
- 最大值 - 自动确定场函数数据的最大值。如果在最小值中输入内容，则属性将自动从最小值和最大值切换到此设置。
- 自动范围模式
- 选择用于计算颜色编码的自动范围最小值和最大值的域。
- 显示器部件 - 添加至特定显示器的部件。
- 显示器区域 - 显示器从中提取数据的区域。
- 所有区域 - 模拟中的所有区域。
- 剪切
- 确定如何显示超出由最小值和最大值指定的范围的值。
- 关闭 - 大于最大值的值将以最大值颜色显示，小于最小值的值将以最小值颜色显示。
- 小于最小值，大于最大值 - 不显示超出范围的值。
- 小于最小值 - 不显示小于最小值的值。
- 大于最大值 - 不显示大于最大值的值。
- 单位
- 选择要显示的单位类型。标量条上的单位将会相应更改。
- 最小幅值
- 设置显示范围中的最小值。
- 最大幅值
- 设置显示范围中的最大值。
