气泡图对象参考

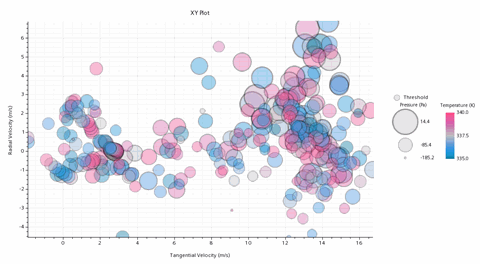

气泡样式节点及其子节点可用来控制绘图显示中第三个和第四个变量的外观。

此处引用的特定节点如下：

气泡样式

此节点包含用于控制绘图中形状的属性和子节点。这些子节点会控制尺寸、颜色和数据范围。

表 1. 气泡样式属性
形状

为符号选择以下形状之一：

  • 填充圆
  • 填充方形
  • 填充三角形
  • 填充菱形
边框宽度 将边框宽度设为整个符号大小的分数。
不透明度 设置透明度，其中设为 0.0 时边框不可见，设为 1.0 时完全不透明。
边框颜色 从调色板中选择边框颜色。单击 （自定义编辑器）会提供更多颜色选择。请参见定义颜色。
颜色填充模式

为形状着色选择以下任一模式：
无 保留形状而不填充。只有边框和（如果适用）负值 "X" 符号在形状中可见。
常数 使用气泡填充颜色子节点将颜色应用于形状。
变量 使用颜色缩放数据子节点，可利用颜色变化在形状中显示其他标量函数。颜色带显示在绘图显示中的尺寸图例旁。

尺寸缩放数据

此节点提供尺寸和数据范围控件。

表 2. 尺寸缩放数据属性
最小符号大小 符号的最小尺寸（以像素为单位）。将缩放模式设为面积（平方根）时，此属性为只读（即被忽略）。面积缩放模式仅使用最大尺寸设置，因为它会根据最大值向下缩放所有内容。
最大符号大小 符号的最大尺寸（以像素为单位）。

缩放模式

 宽度（线性）

针对给定输入数据值 d ，线性缩放为符号大小 s s 使用以下缩放：

s s = s s min ⁡ + ( d − d min ⁡ ) ⋅ s s max ⁡ − s s min ⁡ d m a x − d min ⁡

对数

针对给定输入数据值 d ，对数缩放为符号大小 s s 使用以下缩放：

s s = s s min ⁡ + ( s s max ⁡ − s s min ⁡ ) ⋅ log ⁡ ( | d | ) − log ⁡ ( d min ⁡ ) log ⁡ ( d m a x ) − log ⁡ ( d min ⁡ )

面积（平方根）

针对给定输入数据值 d ，平方根缩放为符号大小 s s 使用以下缩放：

s s = s s max ⁡ ⋅ | d | d m a x

注平方根缩放仅使用最大符号大小设置，因为它会从最大值向下缩放所有内容，最小值则在缩放计算中被忽略。因此，不能使用此模式进行反向缩放。
显示负值符号大小

激活时，将负值包含在符号中，并使用该值的幅值来缩放其尺寸。表示这些值的符号包含一个 "X"，可将它们与正值区分开来。此外，图例中还包含一个 ± 符号。



将缩放模式设为宽度（线性）时，此选项不相关，因此会被停用。
数据范围模式 自动 对所选标量使用整个范围内的求解值。
手动 使用指定范围内的值。
Auto data range min(自动数据范围最小值)、Auto data range max(自动数据范围最大值) 最小和最大标量值分别自动计算（只读）。
注如果更改了影响自动数据范围的设置（如单位或标量函数），则此属性不会更新，除非绘图已打开或对数据集进行制表。
Manual data range min(手动数据范围最小值)、Manual data range max(手动数据范围最大值) 为数据范围起点和终点分别指定的值。编辑这些属性中的任一属性会自动将 Data range mode(数据范围模式) 从自动切换为手动。

颜色缩放数据

此节点根据数据值的范围控制符号的着色。

表 3. 颜色缩放数据属性

颜色图

选择颜色，以指示从最小到最大的值。使用此属性可自定义气泡图中使用的颜色。

系统中含有特别适合气泡图使用的预定义色图。淡黄色很少使用，因此即便设为透明，也可轻松辨认符号。但是，选择色图时应根据数据范围仔细选择，确保能轻松辨认绘图中的所有符号。

  • 蓝色-红色均匀感知

  • 蓝绿色-橙色等亮度

  • 青绿色-粉红色发散等亮度

有关更适合场景显示的其他预定义选项的列表，请参见颜色映射。
层数 设置数据范围要分成的层数。数值越高，值之间的混合越精细。默认设置为 32。
反转 激活时，反转所选色图的序列（例如将蓝色到红色反转为红色到蓝色）。
缩放模式 设为线性或 Log10 时，分别为颜色带使用线性或对数缩放模式。颜色的对数缩放无法应用于含混合符号的值。
跃升类型 将表跃升的形状设为线性、S 曲线或平方根。使用线性跃升时，颜色随离散间隔值线性变化。其他跃升模式会根据相应的函数扭曲此色图：
  • 线性 — 指定线性跃升。
  • S 曲线 — 使用在每个端点处逐渐消失的 S 曲线：
    y = sin ⁡ ( ( x − 1 / 2 ) π ) + 1 2
  • 平方 — 使用平方根 y = x 。
数据范围模式 选择为所选标量使用整个范围内的求解值的自动模式或允许自行设置范围的手动模式。
Auto data range min(自动数据范围最小值)、Auto data range max(自动数据范围最大值) 最小和最大标量值分别自动计算（只读）。
注如果更改了影响自动数据范围的设置（如单位或标量函数），则此属性不会更新，除非绘图已打开或对数据集进行制表。
Manual data range min(手动数据范围最小值)、Manual data range max(手动数据范围最大值) 为数据范围起点和终点分别指定的值。编辑这些属性中的任一属性会自动将 Data range mode(数据范围模式) 从自动切换为手动。

气泡填充颜色

在气泡填充颜色属性内，从调色板中选择填充颜色。单击 （自定义编辑器）会提供更多颜色选择。请参见定义颜色。

标量函数

此类型节点位于尺寸缩放数据和颜色缩放数据节点中。

表 4. 标量函数节点属性

场函数

要以尺寸形式（在尺寸缩放数据节点下）或颜色形式（在颜色缩放数据节点下）显示的特定标量场函数。

单位

定义应用于选定函数的单位。
