将节点投影至边

可使用投影至边模式将一个或多个节点投影至最近的边。

仅当选择了至少一个节点以及一条边进行投影时，投影节点按钮才可用。 该工具将忽略所有属于选定边的节点。

该模式不需要额外选项。 单击投影节点时，将会执行投影。

以下示例将节点投影至边。 该工具将套筒内边上的节点投影至内管边。

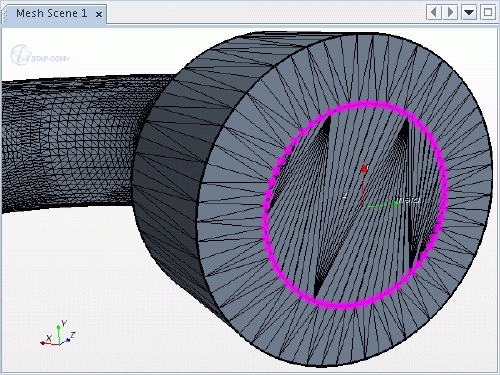

图形窗口将显示结果。

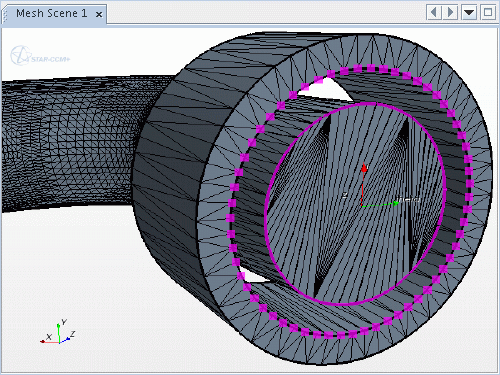

  1. 首先，选择套筒内表面上的节点，以及管道外表面上的边。

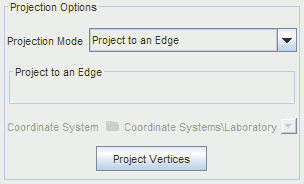

  2. 在投影选项面板中，将投影模式设为投影至边。
  3. 单击投影节点。
