将节点投影至平面

投影至平面模式将选定的节点通过最短距离投影至虚平面。

原点和法向分量将定义平面。 可使用拾取操作在“图形”窗口中以互动方式选择原点和法向点。 可以通过以下方式指定原点和法向坐标：
  • 使用矢量指定平面原点和法向。

    使用以下一种或两种方法：

    • 使用平面工具定义平面原点和法向。

      Simcenter STAR-CCM+ 可从使用平面工具定义的平面的方向抽取平面原点和法向。 然后将节点投影至通过指定原点的平面。

    • 使用 Fx 截面定义平面原点和法向。

      使用 Fx 截面按钮可在图形窗口中以互动方式指定平面截面，以表示平面原点和法向。

    • 直接输入平面原点和法向矢量坐标。
  • 使用拾取点指定平面原点和法向。

    使用拾取点操作选择指定坐标系中的三个点来表示平面法向。 这三个点都位于要在其中投影节点的平面上。

    使用三个点定义平面时，所有三个点必须不同，且不能对齐。 平面不能有零面积。

要使用 Fx 截面定义平面原点和法向：
  1. 确保将法向指定设为矢量。
  2. 在平面和截面工具组合框中，单击 Fx 截面。
  3. 在图形窗口中，单击一次以开始选择平面截面。
  4. 移动光标，直到定义了合适的平面截面为止，然后单击以确认选择。
  5. 如有必要，可使用平面工具优化选择。
要使用平面工具定义平面原点和法向：
  1. 在平面和截面工具组合框中，激活显示平面工具。
  2. 在图形窗口中，单击并拖动该平面工具来表示平面原点和法向。
    还可以使用 X、Y 和 Z 按钮切换平面工具，使其位于 X、Y 或 Z 轴上。

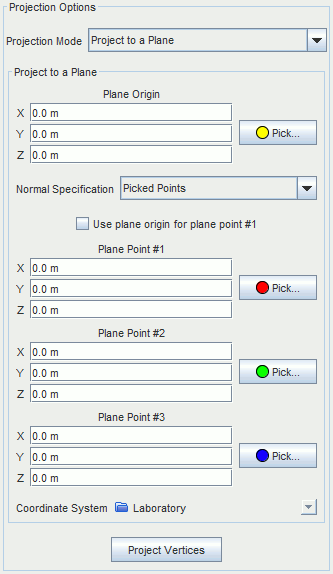

要使用拾取点定义平面原点和法向：
  1. 定义平面原点。
  2. 将法向指定设为拾取点。
  3. 要指定平面点，可以：
    1. 使用拾取按钮在图形窗口中以互动方式定义每个平面点，或
    2. 直接输入每组平面点坐标。
    注 要将平面原点坐标设为其中的一个平面法向坐标，可激活使用平面点 #1 的平面原点。

下图演示了此方法的示例。

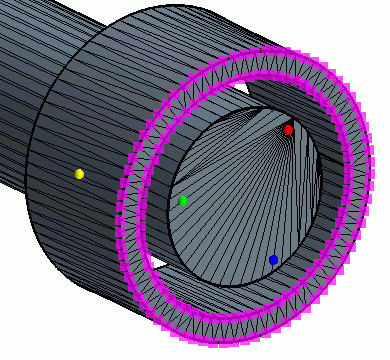

选择了要投影的节点并输入了投影节点模式后，将选择原点（黄色）和法向（红色、绿色和蓝色）点。

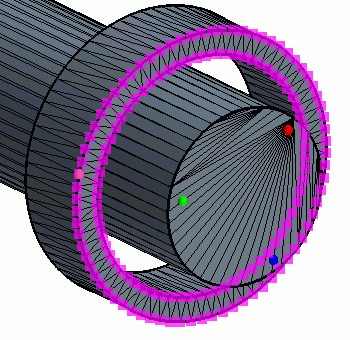

在将操作应用于几何之后，节点所在的平面将与原点重合。 投影的平面也保留了选定法向点的法向指定：

注 仅当选择了一个或多个节点进行投影时，投影节点按钮才可用。
