将节点投影至表面

投影至表面模式将一个或多个节点投影至一组面。

仅当选择了至少一个节点以及一个面进行投影时，投影节点按钮才可用。 默认情况下，该工具将使用最短距离进行投影。 但是，也可以按指定方向进行投影。 如果在选择了两组独立面的情况下按指定的方向投影，该工具将投影至最近的面，不论它处于正向还是负向。 在所有情况下，该工具会忽略属于选定表面的节点。

下图显示默认的投影至表面模式。 可以看到，使用最短距离进行投影不需要坐标系。

如果选择指定方向作为投影法，则坐标系菜单以及投影方向将变为可用状态。

  1. 首先选择坐标系。
    选择坐标系（笛卡尔、圆柱或球）时，将使用相应的坐标方向更新方向菜单。
  2. 单击投影节点时，将会执行投影。

    如果不能按指定方向进行投影，则节点位置将保持不变，输出窗口将显示一条警告消息。

    使用最短距离方法将节点投影到凸面上会导致“边缘效果”，即投影的节点沿着选定表面的边聚集在一起。 要避免产生这种效果，应改为沿指定方向投影。

以下示例将节点投影至表面。 该工具使用最短距离方法将套筒内表面上的节点投影至内管表面上。

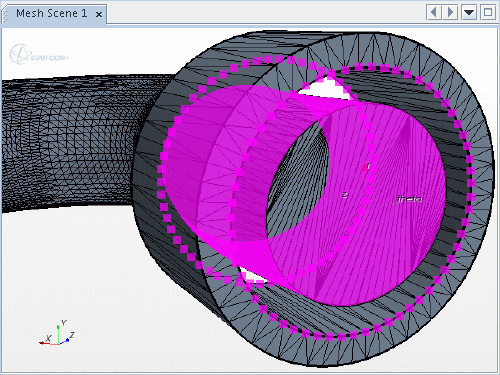

  1. 首先，选择套筒内表面上的节点，以及管道外表面上的面：

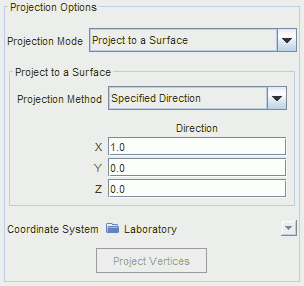

  2. 在投影选项面板中，将投影模式设为投影至表面模式。
  3. 单击投影节点时，将会执行投影。

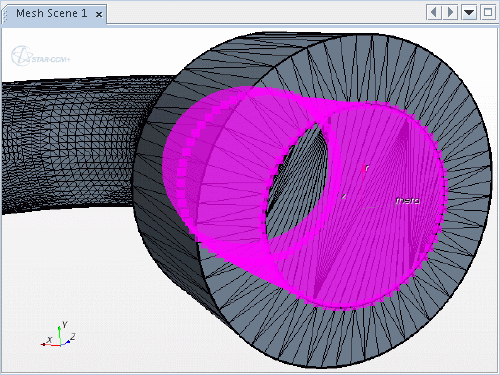

    图形窗口显示新结果：

    该工具将保留原始节点和面选择，因此可以使用替代设置重复投影。
