将节点投影至坐标系中

坐标系投影模式可将节点投影至给定坐标系中的单个或两个纵坐标位置。

任何未指定的纵坐标将保留其原始值。 例如，可以将节点投影至笛卡尔坐标系中指定的 X 值，或圆柱坐标系中指定的 R-q 值。 仅当选择了一个或多个节点进行投影时，投影节点按钮才可用。

此模式与投影至平面模式的不同之处在于，它可以投影至圆柱形面和球形面。

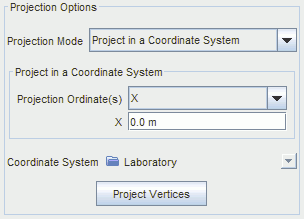

  1. 首先选择坐标系。

    选择坐标系（笛卡尔、圆柱或球）时，将使用相应的坐标方向更新投影纵坐标菜单。

  2. 然后可以选择投影纵坐标，并以所需单位输入纵坐标值。 该对话框接受圆柱坐标系中径向的负值，该值将以相反方向投影节点。
  3. 单击投影节点时，将会执行投影。

以下示例将以圆柱坐标系的径向投影节点。 该投影会减小套筒外半径值，以生成较薄的套筒。 此示例使用在套筒轴上定义的圆柱坐标系，其中的径向轴指向外。

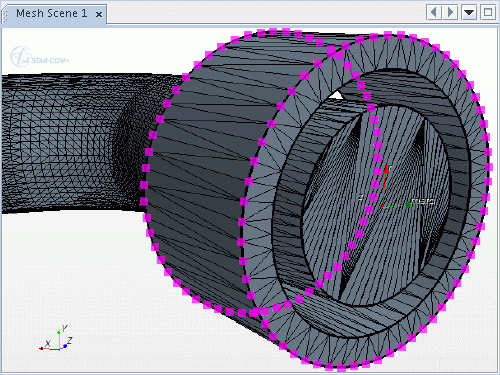

  1. 选择外表面上的节点：


  2. 打开投影节点原位面板，然后选择坐标系投影模式。

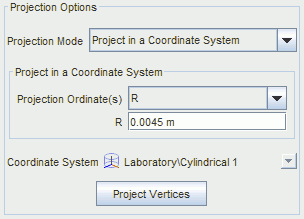

  3. 对坐标系选择圆柱坐标系，并输入径向、R、投影纵坐标值。


  4. 单击投影节点时，将会执行投影。

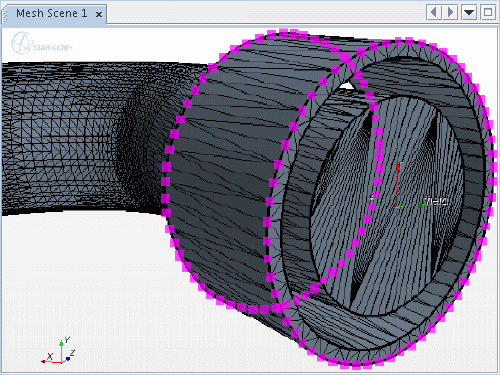

    图形窗口将显示新结果。

    该工具将保留原始的节点选择，因此可以对不同的径向值重复此过程。
