使用基于尺寸的指定进行体积分布

可以指定整个零部件集合的网格单元层的尺寸，也可以将特定设置应用于集合内的零部件。

  • 确保对于正在使用的[分布]，将尺寸规格设为尺寸。

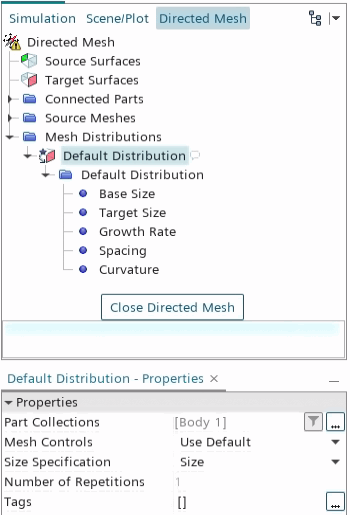

  1. 展开[分布] > [分布]子节点，然后设置基础尺寸和目标尺寸。
    有关默认控件的详细信息，请参见体积分布属性。

  2. 右键单击定向网格节点并选择执行。
  3. 检查网格。如果层分布需要调整，可以尝试修改增长率和间距，然后重新生成网格。请参见体积分布属性。

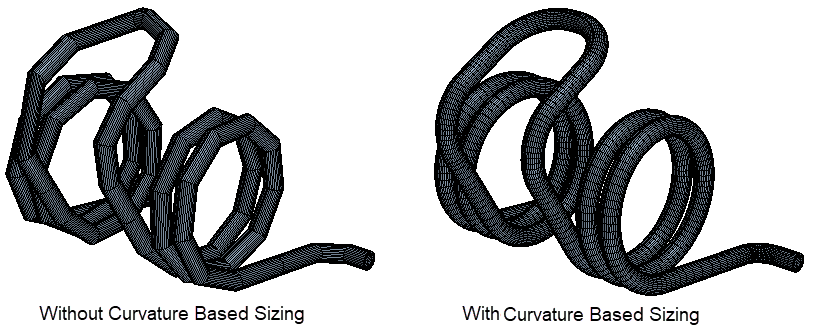

在某些情况下，网格无法准确对几何的弯曲部分进行求解。要解决此问题，可以激活基于曲率的大小调整选项来增加弯曲截面中的网格单元层数。
  1. 要应用基于曲率的大小调整：
    1. 选择[分布] > [分布] > 曲率节点，然后激活定制曲率。
    2. 在曲率节点中，为点数/圆指定一个新值。
      注
      • 如果为某个扫掠部分指定多个点数/圆值，则会选择指定值中的最大值。
        1. 如果使用指定的曲率获取的尺寸大于目标尺寸，则将网格单元层厚度限制为目标尺寸。如果定义了起始间距/结束间距，则其优先级高于任何其他网格控制。
        2. 任何起始间距值或结束间距值的优先级都高于其他网格控制指定的尺寸。

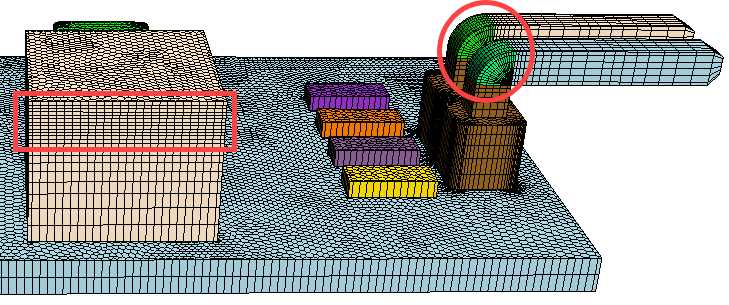

        3. 在某些情况下，如果激活了曲率选项，在弯曲表面上应用的网格单元层会镜像到几何中的其他零部件。下图显示了包含一些电子零部件的板。观察弯曲部分（绿色）周围的网格单元层密度的增大如何反映到大方形零部件（米黄色）上



  2. 要为零部件集合内的一个或多个零部件设置自定义分层属性：
    1. 选择父[分布]节点，并将网格控制设为指定自定义。

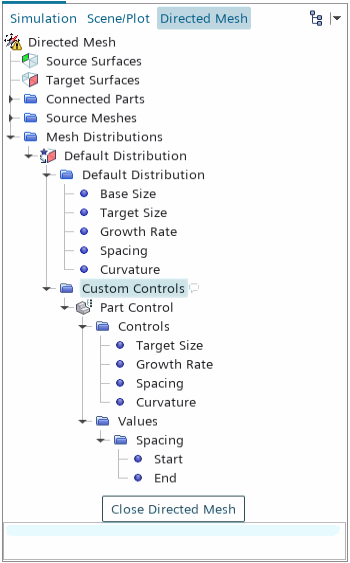

    2. 右键单击自定义控制，然后选择新建零部件控制。
    3. 选择该零部件控制并设置零部件，以包括要应用自定义控制的零部件。
    4. 在零部件控制 > 控制内，选择要自定义的每个值，并将其对应属性设为指定自定义值。如果要自定义间距选项，激活自定义开始和自定义结束。
    5. 在零部件控制 > 值内，选择每个值节点并设置其属性。
    注自定义控制的优先级高于默认控制。例如，如果在默认控制中激活基于曲率的大小调整，但在自定义控制中停用，则对自定义控制应用于的零部件停用该选项。


    注如果某个扫掠部分同时定义了目标尺寸和起始间距/结束间距，则起始间距/结束间距的优先级高于目标尺寸。
