将 F-X 频谱提取到 .simh 文件

使用以下步骤：

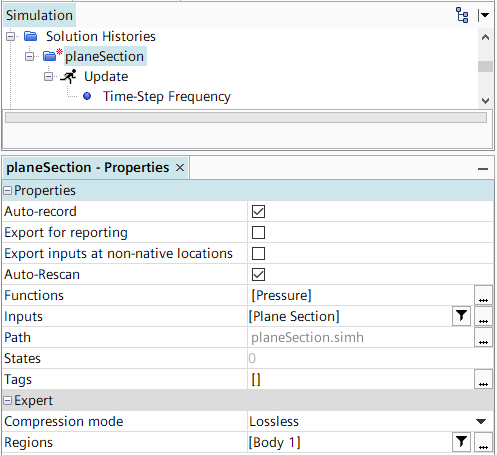

  1. 在衍生部件中创建一个平面截面，然后在求解历史下创建一个历史文件 (.simh)，并将先前创建的平面截面用作输入部件。有关求解历史设置的示例，请参见下文。


  2. 运行模拟，然后保存 .sim 文件。此操作还会保存 .simh 文件，并创建记录的求解视图和求解表示。求解视图和表示从 .simh 文件导入数据。
  3. 从 CAE 模型中，在平面截面上创建线探头。使线点保持间距相等并接近网格单元中心，以减少插值误差，如下所示。


  4. 将 .simh 文件映射至“线性时间历史”对象：
    1. 右键单击工具 > 数据集函数节点，然后选择新建 > 线性时间历史 (h[l])。
      数据集函数下将显示 h(l) 节点。此节点将历史存储在线上。根据需要重命名。
    2. 右键单击 h(l) > 已导入节点，然后选择基于导入表面与衍生部件的新衍生数据。随即打开如下所示的 Multi-Point Imported(多点导入) 节点。
    3. 选择 Multi-Point Imported(多点导入)，然后设置以下属性：
      属性 设置
      场函数 1 Time History:Pressure（时间历史：压力）
      数据表面 1 平面截面
      表示 求解表示
      部件 线探头
      更新可用 激活
  5. 右键单击工具 > 数据集函数节点，然后选择新建 > 线性时间傅立叶变换 (G[h[l]])。
    要使此步骤正常运行，时间步必须间距相等。
    数据集函数下将显示 G[h[l]] 节点。此节点将历史 h(l) 中的光谱存储在线上。根据需要重命名。
  6. 右键单击 G[h[l]] > 已导入节点，然后选择基于衍生数据的新衍生数据。
  7. 选择 Multi-Point Imported(多点导入)，然后设置以下属性：
    属性 设置
    输入时间历史 使用当前名称的 G[h[l]]
    更新可用 激活
  8. 选择 G[h[l]] 下的输出控制，然后将 3D 分布类型设为使用当前名称的 G[h[l]] 节点。此操作将存储 F-X 光谱表面、绘图频率与距离。
  9. 在后处理中，创建标量场景。
  10. 使用标量显示器的部件属性选择衍生数据。
    1. 选择标量 1 > 部件节点。
    2. 在属性窗口中，单击部件属性的属性自定义工具按钮 。
      此时将显示部件对话框。
    3. 选择衍生数据集。
    4. 单击确定。
  11. 选择标量场节点，然后将其函数设为衍生数据。
光谱轮廓将显示在标量场景窗口中。在以下示例中，主频率模式约为 900 Hz。

在不同的位置使用线探头重复上述步骤，或者在更改现有探头的位置后重复，可更全面地了解频率分布。

另请参见信号后处理教程。
