使用表面光谱场函数
导入 .trn 文件会注册以下场函数：

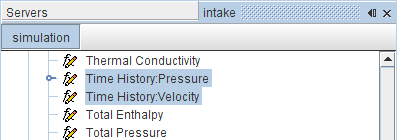

- 时间历史：

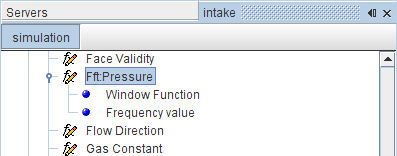

- 傅立叶变换：
通过将适当的场函数设为标量显示器，可以在场景中显示时间历史和场函数。
使用时间历史场函数
这些场函数大多数具有只读属性，但 场函数除外，此场函数可用于选择滤波器类型，这可激活“FIR 滤波器”子节点。
使用傅立叶变换场函数
傅立叶变换场函数属性
|
Fft 输入开始时间 |
此对象的时间采样开始时间（以秒为单位）。如果有多个 FT，可以更改此属性的设置以从模拟运行中对多个时间间隔进行采样。 |
|||
|
FFT 输入截止时间 |
此对象的时间采样结束时间（以秒为单位）。如果有多个 FT，可以更改此属性的设置以从模拟运行中对多个时间间隔进行采样。 |
|||
|
振幅函数 |
指定生成的振幅函数。这些函数对于此类型的分析都是标准的。
|
|||
|
功率谱密度 (Pa^2/Hz) |
信号功率的频域描述。 |
|||
|
功率谱密度 (dB/Hz) |
单位为分贝/赫兹的声压。添加“基准声压”节点。 |
|||
|
声压级 |
声压分贝。添加“基准声压”节点。 |
|||
|
均方根 |
功率谱密度的平方根。 |
|||
|
A 加权声压级 |
对于小于 55 方（频率为 1000 Hz 时，1 方 = 1 dB）的响度，使用 A 比例函数加权声压级。此选项通常适用于涉及人类听力频率范围的问题。添加“基准声压”节点。 |
|||
|
B 加权声压级 |
对于 55-85 方的响度，使用 B 比例函数加权声压级。添加“基准声压”节点。 |
|||
|
C 加权声压级 |
对于大于 85 方的响度，使用 C 比例函数加权声压级。添加“基准声压”节点。 |
|||
|
频率范围类型 |
指定使用的频率函数。使用 FT 场函数内包含的子节点定义每个频率范围类型的输入。 |
|||
|
频率值 |
以 Hz 为单位的频率。指定单个值。 |
|||
|
频率范围 |
频率值范围（以 Hz 为单位）。指定下限和上限。 |
|||
|
倍频程频带 |
对应于听力范围内不同倍频程的离散频带。每个连续频带表示上一个频带范围的两倍。当前频带定义听力范围。 |
|||
|
第三倍频程频带 |
对应于听力范围内每个倍频程的三分之一的离散频带。当前频带定义听力范围。 |
|||
|
分析块 |
指定使用的分析块数。 |
|||
|
重叠因数 |
设置块之间的重叠因数（如果有），范围为 0 到 0.9。此重叠用于块之间平滑过渡。 |
|||
|
场更新 |
如果开启，在显示时间或更改场函数属性时更新 FT 场函数。关闭选项可以减少更新结果所需的时间。 |
|||
|
窗口函数 |
指定应用于 FT 的窗函数。窗函数产生信号周期性：在开始和结束时保证其为零。在大多数情况下，在应用 FT 之前，将窗函数应用于信号以获得最佳结果。可用选项：
|
|||
|
奈奎斯特频率 |
以 Hz 为单位的只读值。 |
|||
|
滤波器类型 |
指定应用的滤波器类型。 |
|||
|
无 |
不使用滤波器。 |
|||
|
带通滤波器 |
保留低截止级别与高截止级别之间的频率。添加“理想滤波器”子节点，可以在其中设置这些级别。 |
|||
|
带阻滤波器 |
放弃低截止级别与高截止级别之间的频率。添加“理想滤波器”子节点，可以在其中设置这些级别。 |
|||
|
量纲 |
Simcenter STAR-CCM+ 为 FT 场函数计算的尺寸的只读值。 |
|||
