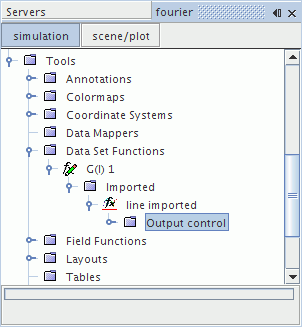

设置数据集的变换绘图属性

3D 分布类型

选择三维显示的类型。

F-X 光谱表面

自动或交叉光谱绘图频率与空间维度。

3D 光谱表面

给定频率的 3D 几何的自动光谱。

输出场

选择要可视化的 FFT 信息类型。

Re{FFT 系数}

FFT 系数的实部。

Im{FFT 系数}

FFT 系数的虚部。

功率谱密度 (Pa^2/Hz)

信号功率的频域描述。

功率谱密度 (dB/Hz)

单位为分贝/赫兹的声压。添加“基准声压”节点。

相{FFT 系数}

FFT 系数的相 ($atan[Im/Re]$)。

Abs{FFT 系数}

FFT 系数的绝对值 ($\sqrt{{|\mathrm{Re}|}^2+{\left|Im\right|}^2}$)。

声压级

声压分贝。添加“基准声压”节点。

A 加权声压级

对于小于 55 方（频率为 1000 Hz 时，1 方 = 1 dB）的响度，使用 A 比例函数加权声压级。此功能通常用于涉及人类听觉频率范围的问题。添加“基准声压”节点。

B 加权声压级

对于 55-85 方的响度，使用 B 比例函数加权声压级。添加“基准声压”节点。

C 加权声压级

对于大于 85 方的响度，使用 C 比例函数加权声压级。添加“基准声压”节点。

均方根

功率谱密度的平方根。

日志数据

在当前场景或绘图中显示当前数据的日志。

激活

显示日志。

停用

不显示日志。默认设置。

2D 分布范围

定义二维分布。

全部

使用所有信号频率。

值

使用单值频率。将“单值”子节点添加到此节点。

频带

使用频带。将“单频带”子节点添加到此节点。

2D 分布轴

定义二维分布。

空间轴

横坐标采用长度单位。

频率轴

横坐标采用频率单位。

滑块值

确定当前显示时间。滑块可能会因当前信号的最大时间和最小时间而异。
