绘制傅立叶变换

可从包含周期数据的监视器绘制傅立叶变换。

要绘制傅立叶变换：

  1. 确保监视器的触发属性设为时间步。
  2. 创建傅立叶变换并设置其属性。

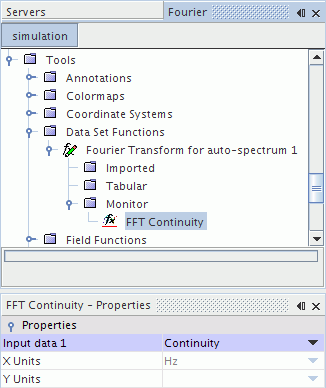

  3. 右键单击此变换下的监视器节点，然后选择基于监视器的新衍生数据。
  4. 为衍生监视器提供一个有意义的名称，然后在衍生监视器的属性窗口中，将输入数据 1 属性分配给包含周期数据的监视器。
  5. 运行模拟后，创建监视器绘图。

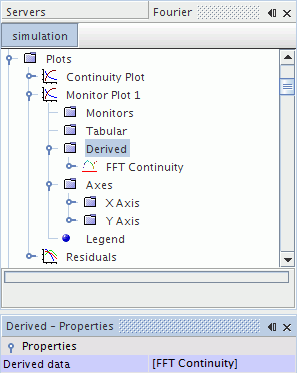

  6. 单击此监视器绘图下的衍生节点，然后在属性窗口中，选择要分配给衍生数据属性的衍生数据监视器。

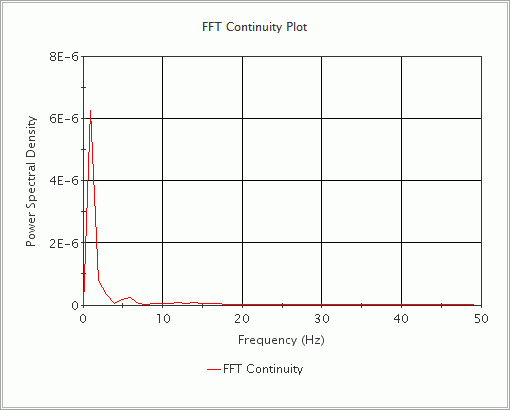

  7. 双击该监视器绘图节点，显示傅立叶变换绘图。
