应用轴对称参数坐标

正确定义后，轴对称参数化将注册多个场函数，可用于创建可在其中渲染轴向速度等模拟数据的等值面衍生部件。参数化还会添加轴对称嵌入转换，可用于查看等值面的展开版本。

  1. 要创建等值面，按照定义等值面中的步骤进行以下选择：
    • 将标量场设为其中一个参数化场函数，例如轴对称 1 S 归一化，用于定位涡轮机轮毂和罩体之间的等值面。
    • 设置等值或等值范围以给出所需的等值面位置。

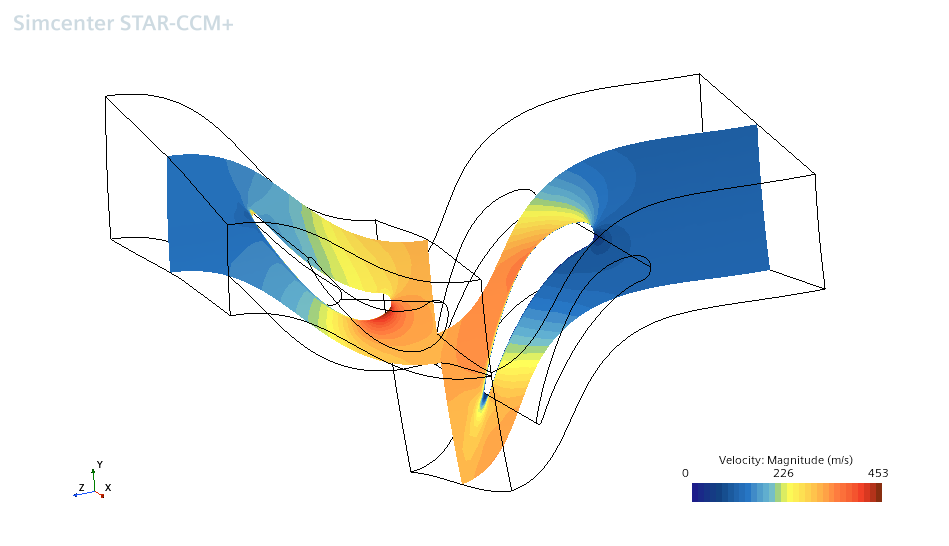

  2. 在场景显示器中，使用等值面衍生部件渲染求解数据。
展开等值面
  1. 在显示等值面的场景中，设置等值面显示器的转换属性以使用轴对称嵌入转换。
    此转换会有一个标签，如嵌入：轴对称 1（共形）。
    转换将等值面数据投影到平面上，实质上是展平表面。数据采样发生在原始 3D 表面上，而非 2D 投影。
依赖于轴对称参数化的其他后处理包括：
  • 定义由平均的 3D 解生成 2D 数据集的平均表面
  • 定义平均分布，以用于检查等值面上指定标量的 1D 变化
