平移表面实体

沿指定矢量平移表面实体

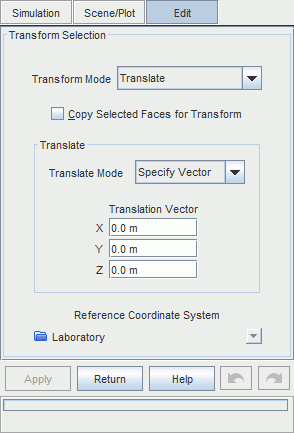

下图显示了默认平移模式，已从平移模式下拉菜单中选择指定矢量。

平移矢量分量指定所需的平移。 这些分量与参考坐标系相关，后者可从提供的菜单中选择。

参考坐标系菜单可设置坐标系，可选项包括笛卡尔坐标系、圆柱坐标系和球坐标系。 平移矢量分量标签会更新以反映选定坐标系的类型。 该菜单将列出打开对话框时可用的坐标系。

在圆柱坐标系或球坐标系中平移节点时，平移相对于这些坐标系的分量轴进行。 例如，沿 R 方向平移将相对于选定坐标系径向移动节点。 同样，沿 q 方向平移将围绕原点旋转节点。 如果节点位于 R=0，则径向平移不会移动节点。 另请注意，该工具可用于负向径向平移。

单击应用将应用平移并在输出窗口中报告结果。

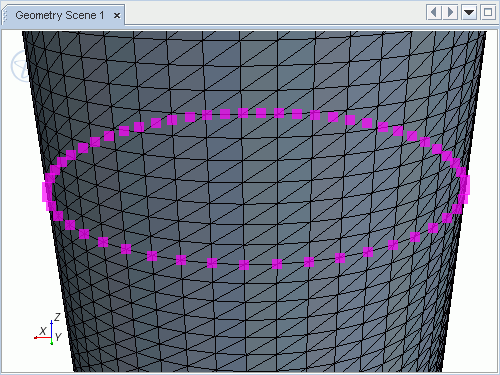

以下示例沿 z 方向平移选定节点。

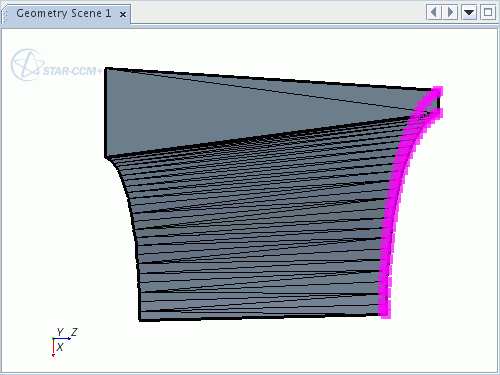

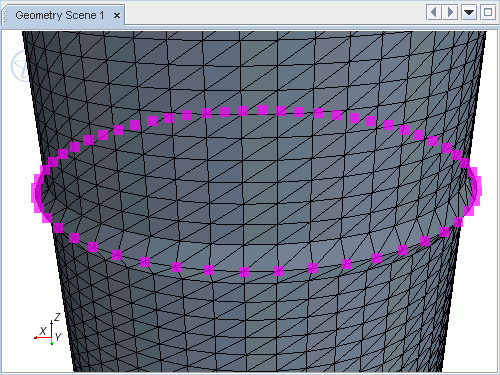

在此示例中，平移矢量为 [0, 0, 0.05] m,m,m，即：沿 z 方向将节点平移 0.05 m。 单击应用将产生以下平移。

沿节点法向平移表面实体

还可以按用户自定义的距离沿法向平移节点、边和/或面。 计算的法向等于所有相连面的平均法向。

要沿节点法向平移节点：

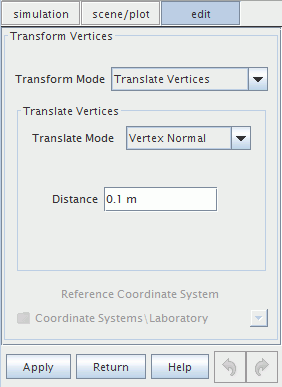

• 从平移模式下拉菜单中选择节点法向。



距离可指定选定节点的平移距离。 距离相对于选定节点或连接到选定边和/或面的节点的当前位置。 应用相同的距离两次会使平移加倍。

单击应用将应用平移并在输出窗口中报告结果。

如果其中一个相连面的质量较差，或者如果相连面收敛到某个尖锐点，则不可能始终计算节点法向。 如果无法计算节点法向，则输出窗口将报告以下内容：

Vertex normal calculation not possible for vertex XXXXX. This vertex won't be translated.(无法为节点 XXXXX 计算节点法向。此节点将不会平移。)

以下示例沿法向平移每个选定节点。

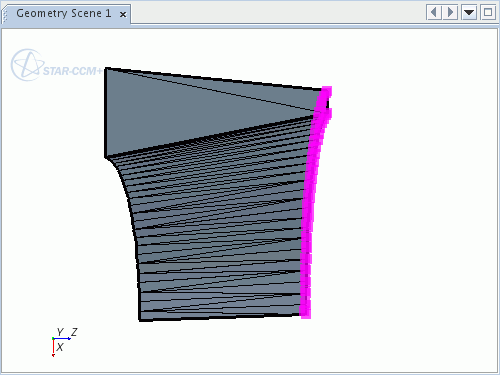

在此示例中，由于表面为圆柱，因此计算出的节点法向将偏移节点，但保持圆形。
