旋转表面实体

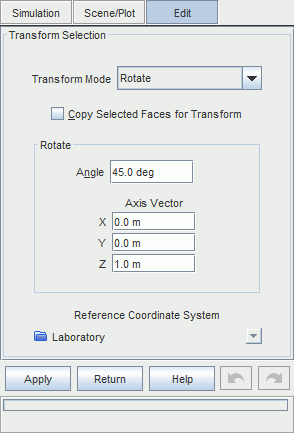

旋转模式绕选定参考坐标系中矢量分量定义的轴来旋转选定表面实体。 旋转遵循右手定则。

要以其他单位指定角度，在角度输入框中的数值后输入单位：

输入值和单位后按 <Enter>，可以验证指定的角度。 如果指定的单位无效，角度输入框会显示红色。

轴矢量分量框定义选定表面实体旋转的矢量。 这些分量与参考坐标系相关，后者可从提供的菜单中选择。

参考坐标系菜单可设置坐标系，可选项包括笛卡尔坐标系、圆柱坐标系和球坐标系。 轴矢量分量标签会更新以反映选定的坐标系类型。 该菜单将列出打开对话框时可用的坐标系。

单击应用以应用旋转，并在输出窗口记录结果。

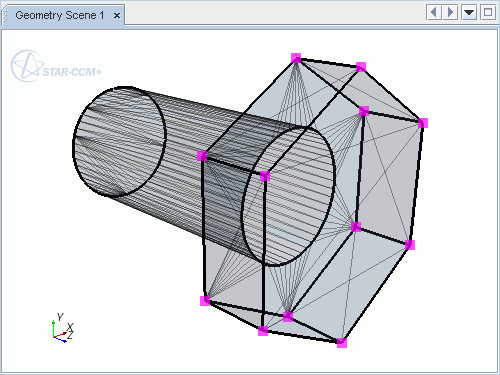

以下示例为绕 Z 轴旋转每个选定的节点。

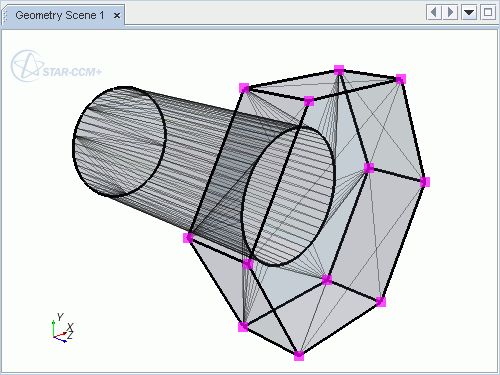

在本例中，定义六角棱柱体的节点会旋转，但定义圆柱体的节点保持不动。 此结果会导致面的质量不佳，因为面的连接会保持，但面会变得扭曲。
