使用复制要转换的选定面选项

激活此选项可创建所有选定面的副本，并根据指定转换这些面。

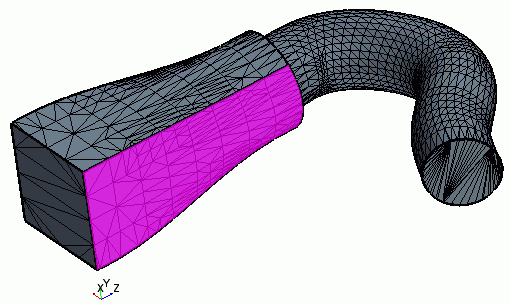

在以下示例中，已选择高亮显示的面以进行转换：



注必须至少选择一个节点、边或面，应用按钮才可用。但是，在激活复制要转换的选定面选项的情况下，只有当选择面而不选择边或节点时，应用才可用。
应用以下设置时：
  • “转换模式”设为“平移”
  • 激活“复制要转换的选定面”
  • “平移模式”设为“节点法向”，距离为 0.02 米

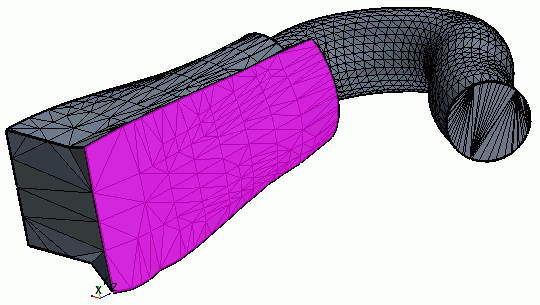

转换结果如下所示：



任何与选定面关联的部件曲线也会复制。选择集合也会更新 - 初始选择丢失，最新选择仅包含复制的面和任何关联的部件曲线。

注当转换面或面的副本时，转换的面会丢失所有 CAD 关联。

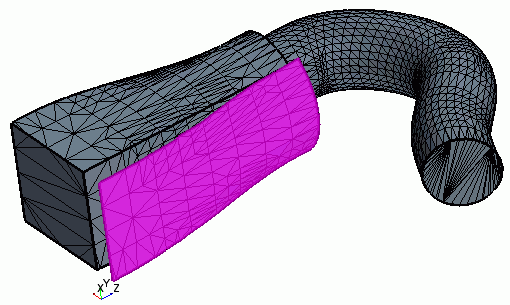

以下示例显示了与上例具有相同设置的转换结果（唯一不同的是停用了复制要转换的选定面）：

零平移

如果转换模式设为平移，而平移参数指定为零，则复制选定面，不发生转换。与原先选定面关联的任何 CAD 都得以保留。
