比例缩放表面实体

比例缩放模式会将选定实体的位置矢量分量乘以用户自定义的比例因子。

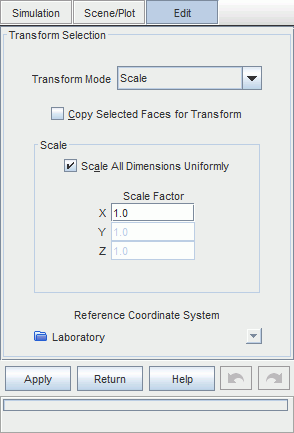

勾选统一缩放所有尺度选项（默认情况下处于激活状态）会使第二个和第三个比例因子框灰显。 然后会向所有坐标方向应用第一个框中指定的因子。

参考坐标系菜单设置局部坐标系，可使用笛卡尔坐标系、圆柱坐标系或球坐标系。 比例因子分量标记会更新以反映选定坐标系的类型。 该菜单将列出打开对话框时可用的坐标系。

单击应用以应用比例缩放，并记录输出窗口中的结果。

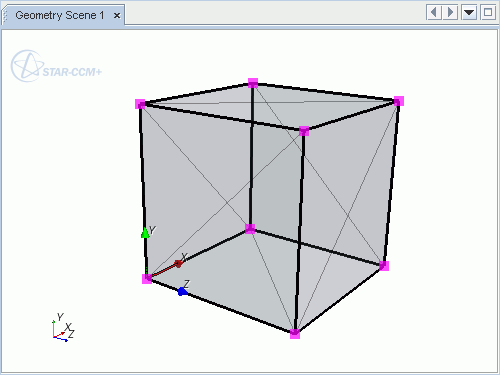

下例会缩放选定节点：

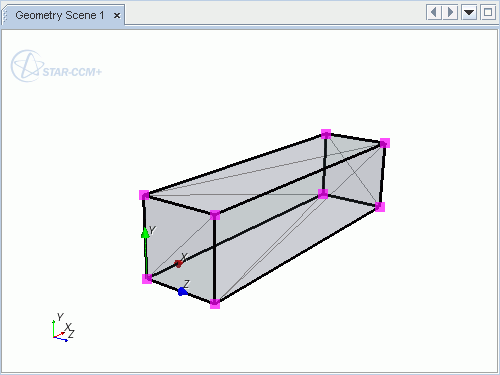

在本例中，每个尺度的比例因子为 [2.0, 0.5, 0.5]。 下图是位于坐标系中的方框，此方框在 x 方向的长度为上图的两倍，而在 y 和 z 方向的长度则为一半。
