网格化闭合环中的多个零部件
Simcenter STAR-CCM+ 可使用一个定向网格操作对形成闭合环的两个或更多零部件进行网格化。此操作仅在一个源对一个目标 (1-1) 时可以使用。
采用与零部件堆叠相同的方式指定源表面和目标表面。

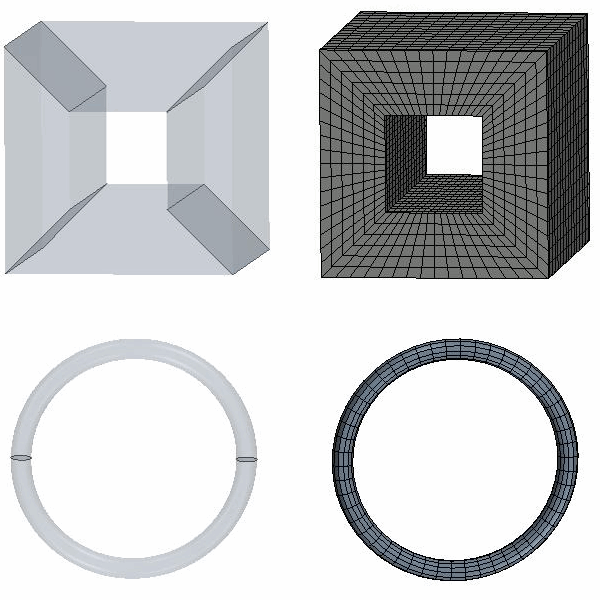

以下示例显示使用定向网格生成器对闭合环中的多个零部件进行网格化的结果。
要在多部件闭合环中生成定向网格：
-

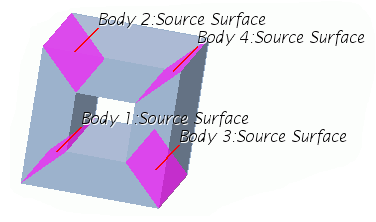

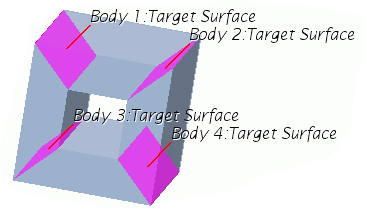

设置定向网格的源表面和目标表面。
在重合表面的每条边界上，确保有一个源表面和一个目标表面。
-
通过以下方式定义源网格：
-
使用块网格
请参见使用块创建源网格。
-
使用现有网格
请参见使用现有网格创建源网格
图形窗口中将显示定向网格：
-
要加密每个零部件的网格质量：
- 选择节点。
- 在属性窗口中，更新重复数以匹配组成闭合环的部件数。
-
要增加加密，增加环中的。
以下模型已设为 16 层，4 次重复：
