创建圆形模式

创建圆形模式时，至少需要一个种子体。

要创建圆形模式：

  1. 在体组节点中，右键单击某个种子体，然后选择模式 > 圆形模式。
  2. 要修改种子体选择，在形成图案的种子体组合框中单击，然后从 3D-CAD 视图场景或 3D-CAD 特征树中选择体。
    不能选择体组作为种子体。但是，可以选择体组内的体。
  3. 使用体互动选项控制模式化体如何与现有体互动。
  4. 要向新的体组添加模式化体（包括种子体），激活创建体组选项。
    离开此选项会停用将模式化体作为同级添加到种子体。如果种子体属于体组，则会向包含种子体的体组添加模式化体。
  5. 设置其余圆形模式选项。请参见体圆形模式面板。
  6. 通过单击相应的 （显示参数）按钮，显示用作设计参数的任何选项。
    3D-CAD 视图场景中会显示操作的预览。

  7. 单击确定。

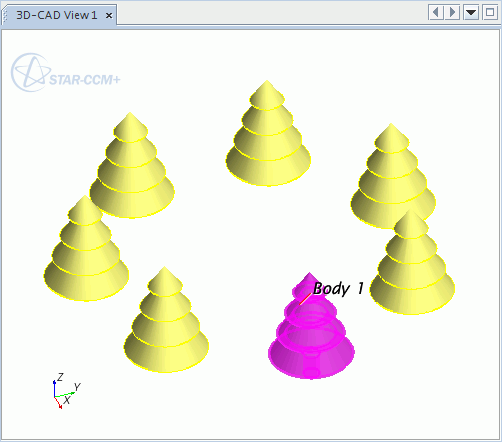

此时将创建模式。额外的体将会添加到 3D-CAD 对象树的体组节点。每个新体的名称是种子体的名称加上实例编号。例如，如果使用一个名为 Tree 的体创建包含 4 个实例的圆形模式，则新体将称为 Tree (n)，其中 n 是体的实例编号。如果重命名种子体并单击更新按钮，则所有子体都会采用新名称加上实例编号，如前所述。

如果选择合并体，则首先创建的体优先，并且模式化体将与此体合并。如果此体具有体组，这些体将合并到该体组下。

可以独立于模式的其余部分选择每个新体。因此，可以将体操作（如转换、合并、相交、布尔减和压印）应用于单个体。
