体圆形模式面板
下表中提供体圆形模式面板中的参数列表。
形成图案的种子体 | 为图案指定种子体。要修改种子体选择,在形成图案的种子体组合框中单击,然后从 3D-CAD 视图场景或 3D-CAD 特征树中选择体。 | ||
旋转轴 | 确定创建圆形模式时所绕的轴。 | ||
轴类型 | 指定是要使用指定矢量还是使用基准轴线来定义模式的方向。 | ||
指定 | 创建围绕自定义轴线的模式,其矢量分量在轴方向属性中指定。 | ||
基准轴线 | 创建围绕基准轴线的模式。从 3D-CAD 视图场景中选择现有基准轴线。请参见在 3D-CAD 中使用参考几何。 | ||
坐标系源 | 指定操作中使用的坐标系。此处列出了在模拟中指定的自定义坐标系。 | ||
已导入 | 将已导入的坐标系用于操作。 | ||
参考坐标系 | 将参考坐标系用于操作。从 3D-CAD 视图场景中选择现有参考坐标系。请参见在 3D-CAD 中使用参考几何。 | ||
轴方向 (X, Y, Z) | 指定旋转轴的方向。使用全局坐标系输入方向矢量的 [X, Y, Z] 分量。 | ||
轴位置 (X, Y, Z) | 指定旋转轴的原点。输入原点的 [X, Y, Z] 坐标。 | ||
坐标系 | 指定操作中使用的坐标系。此处列出了在模拟中指定的自定义坐标系。 | ||
实例数 | 指定围绕圆重现的种子体的数量。输入的值必须是整数。如果输入小数值,则它会向下舍入为整数。 | ||
分布 | 均匀 | 激活此选项可使模式中各个体之间的空间距离相等。 | |
指定 | 可用于指定角增量。角增量指定特征中每个体之间的角度差异(相对于旋转轴和种子体)。 | ||

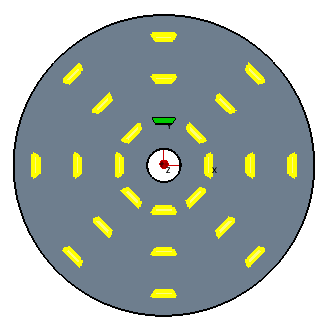

层数 | 增加层数可用于在径向方向上增加模式。 操作预览如下所示,其中层数设为 3。 |
||

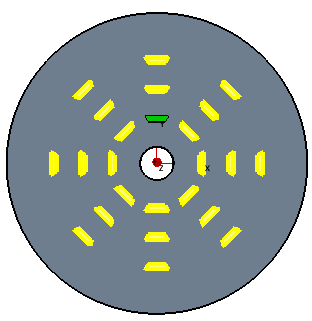

层间距 | 指定在径向方向上各层之间的距离。 操作预览如下所示,其中层间距值设为 50mm。 |
||
跳过 | 可用于在特征创建中忽略指定体。要跳过某个体,从下拉菜单中选择体位置,然后激活此选项。要跳过多个体,从下拉菜单中选择其他体,然后为每个体激活此选项。 | ||
体互动 | 指定模式与相邻的其他体(通过互动体指定)的互动方式。体必须重合或重叠,这些选项才能正常工作。 | ||
无 | 只从圆形模式创建新体。此选项不影响任何现有体。 | ||
合并 | 将所有圆形模式体合并到现有体中。不从模式创建任何新体。 | ||
压印 | 从模式创建新体。在每个体的受影响面上压印边和节点。 | ||
要互动的体 | 指定与模式互动的体。 | ||
全部 | 模式与所有接触体互动。 | ||
已选择 | 模式只与选定的体互动。在互动体组合框中单击,然后从 3D-CAD 视图场景或 3D-CAD 特征树的体节点中选择要进行互动的体。 | ||
要切割的体 | 指定模式将切割的体。 | ||
全部 | 模式将切割所有体。 | ||
已选择 | 模式仅切割选定体。在互动体组合框中单击,然后从 3D-CAD 视图场景或 3D-CAD 特征树的体节点中选择要切割的体。 | ||
创建体组 | 激活时,新建一个体组并在内部添加模式化体和种子体。默认情况下停用创建体组选项,并将模式化体作为同级添加到种子体。如果种子体位于某个体组内,则在该体组内添加模式化体,使其与种子体结合在一起。 |
