扩展固体面板

常规设置

选择面

指定要延伸的面。

延伸方向

指定如何定义延伸。可用选项如下：

法向

可用于在法向上偏移面。

线性

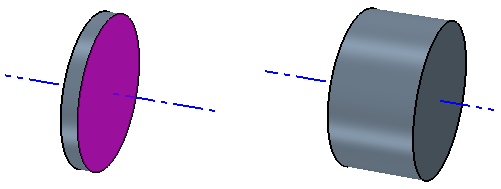

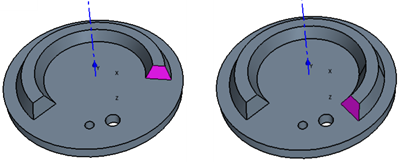

可用于沿指定的直线扩大实体。下面的屏幕截图显示了一个使用现有基准轴线的示例。

角度

可用于绕某个轴将所选面旋转指定的角度。

注	选择的角度必须小于 180 度。

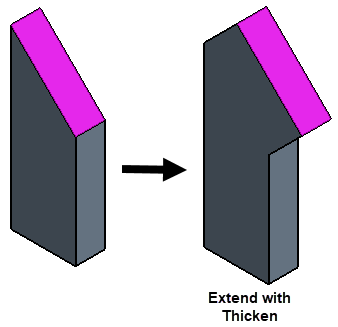

加厚

可用于在法向上扩展和延伸面。

将延伸方向设为法向时，将显示以下设置。请参见常规设置。

方法

定义如何设置拉伸的终点。


封闭	根据偏移属性中设置的距离扩展固体。

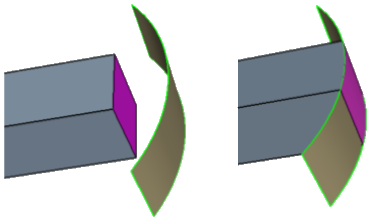

最高到面	将固体拉伸至目标面。首先，在目标面方框中单击，激活选择，然后在图形窗口中选择目标面。选择的面将显示在目标面属性中。目标面必须大到足以覆盖输入面。

偏移

设置固体在法向上的拉伸距离。

容差

指定操作的容差值。在有些情况下，此功能可能需要将几何替换为容差几何。例如，对于片体，边界上的一些边可能需要通过样条曲线来近似，才能在偏置片体上创建边界曲线。在此情况下，新几何的容差将小于等于指定容差值。

凸边混合

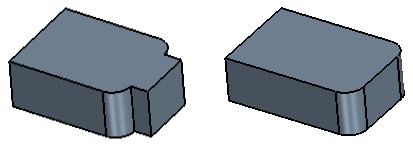

激活时，3D-CAD 会创建混合，而不是在凸边的任一侧均匀地拉伸面。凸边是由两个相邻面构成的外部边。混合半径值与偏移距离相同。

溢出行为

当固体拉伸至越过相邻几何中的孔时，您可以定义拉伸如何与孔中的面相互作用。

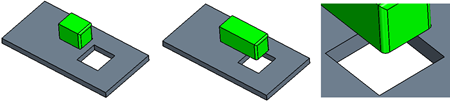

无	在 3D-CAD 中，固体拉伸不会与相邻拓扑产生任何相互作用。默认行为。

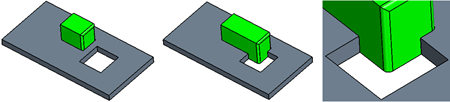

扩大移动面	将增长固体拉伸至相邻几何内的孔。

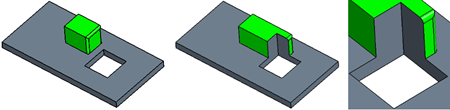

扩大固定面	保持增长固体内相邻孔的形状。

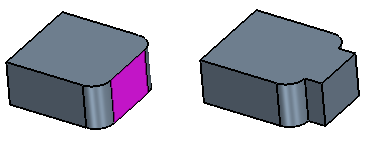

保留相邻混合

激活时，可保留相邻混合（圆角和倒角）。延伸仅限于线性方向。

注	激活保留相邻混合后，如果将方向类型设为角度，Simcenter STAR-CCM+ 将忽略指定的角度，并沿垂直于面的线性方向延伸表面。

将延伸方向设为线性或角度时，将显示以下设置。请参见常规设置。

方向类型

对于线性拉伸和角度拉伸，您可以选择如何定义拉伸方向。


指定	可用于在所选坐标系中指定自定义方向。
基准轴线	使用创建的基准轴线指定方向。

坐标系源

使用坐标系定义自定义的投影方向。将方向类型设为指定时，将显示此选项。


已导入	使用已导入的坐标系。从此选项下显示的下拉列表中选择坐标系。
参考坐标系	使用创建的参考坐标系。单击此选项下显示的选择字段，然后在 3D-CAD 视图场景中选择参考坐标系。
轴方向 (X, Y, Z)	指定沿其延伸面的轴方向。输入方向矢量的 [X, Y, Z] 分量。
轴位置 (X, Y, Z)	指定面绕其/自其旋转（角度）/移动（线性）面的轴原点。输入原点位置的 [X, Y, Z] 分量，或在 3D-CAD 视图窗口中使用三轴坐标。

将扩展方向设为加厚时，将显示以下设置。
