应用倒角特征

要应用倒角：

  1. 执行任一操作：

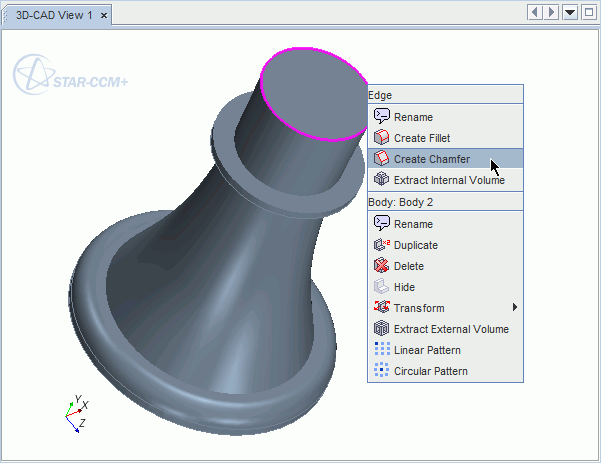

    • 在 3D-CAD 视图场景中，右键单击某个边或面，然后选择创建倒角。

    • 在 3D-CAD 工具栏中单击 （创建倒角）。
  2. 在 3D-CAD 视图窗口中选择任何额外的边和面。要更轻松地选择面或边，使用“选择过滤器”。（请参见过滤选择。）可通过按住 <Ctrl> 键一次选择多个边/面。
  3. 在距离文本框中，输入倒角大小。这些值可确定倒角从选定边延伸的距离。无法确定每个距离应用于哪个面。
  4. 如果特征失败，则调整容差值。容差值基于输入实体的尺寸。例如，如果边在小几何体上长 0.1 mm，则高容差将完全忽略或消除模型中所需的细节。
  5. 如有必要，可以通过单击 （显示参数）按钮，将每个距离显示为设计参数。

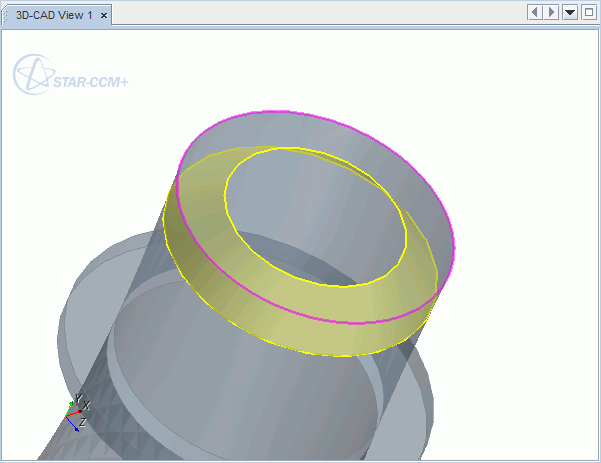

    选择的边和面的数量会分别显示在“选定边的数量”和“选定面的数量”字段旁。3D-CAD 视图场景中会显示倒角特征的预览，可用于可视化倒角特征并切换两个距离。倒角显示为黄色，而用于创建倒角的边和面显示为紫色。

  6. 单击确定以将倒角应用于选定边。

一个倒角节点会添加到特征树。

要修改倒角的尺寸，右键单击倒角节点并选择编辑...
