控制如何在 3D-CAD 树中组织体

默认情况下，3D-CAD 中的体采用树结构进行组织，即，使用体组将体嵌套在其他体下方。可以选择在平面结构中显示所有体。

要切换到所有体的简单列表视图：
  1. 右键单击体组管理器节点，然后选择列表视图。

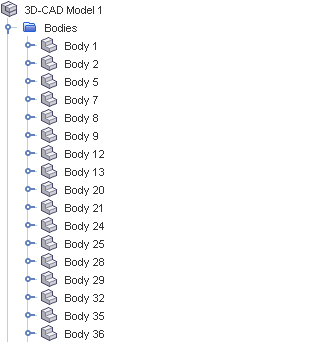

    所有体采用平面结构进行组织。

    此布局会导致体的名称丢失。

  2. 要切换回默认树视图，右键单击体组管理器节点，然后选择树视图。

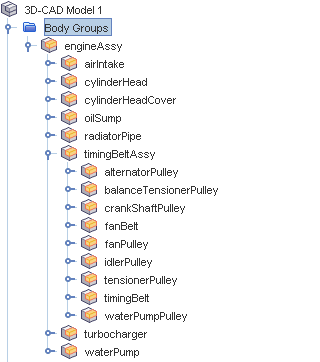

    所有体根据导入零部件的原始层次结构或 3D-CAD 中创建的层次结构在体组中进行组织。

  3. 要移除子体组，同时保留其中包含的体：
    1. 右键单击具有子体组的体组，然后选择展平。
    2. 在展平对话框的要展平的体组中，可以包含多个体组以及用于选择体组的设计过滤器。
    3. 在展平对话框中，可以选择激活删除体组。此选项可将选定体组及其子体组中的任何体移动到父体组，然后删除选定体组及其子体组。
    4. 单击确定。

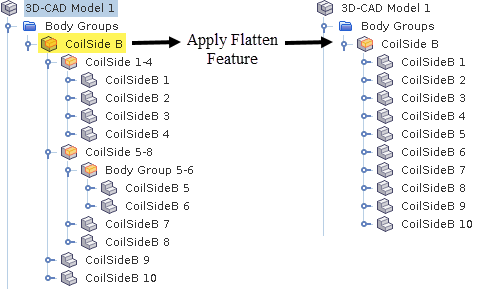

    选定体组及其子体组中的所有体都移动至选定体组内，并且删除所有子体组。如果已激活删除体组，则会将体移到更高层级中，并且删除选定体组。下图显示应用展平特征之前和之后的树。

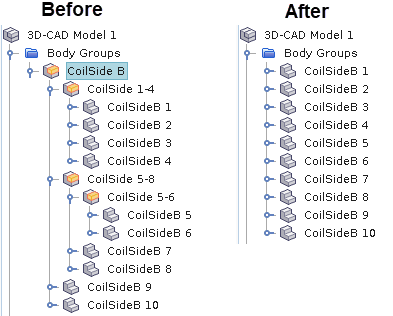

    下图显示在已激活删除体组的情况下同一操作的结果：

  4. 要创建新体组以存储展平操作的结果：
    1. 在展平对话框中，（可选）激活将结果添加到新体组。此选项会将选定体组及其内的所有体移至新的父体组，然后删除所选体组内存在的子体组。
    2. 在新建体组名称框中指定新体组的名称。
    3. 单击确定。

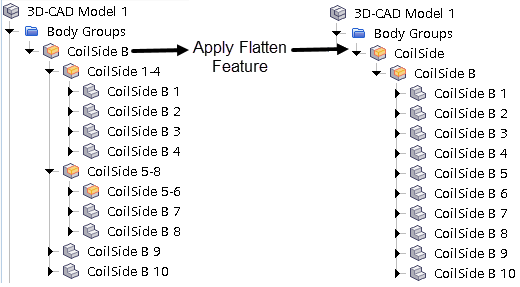

      下图显示了在激活将结果添加到新体组选项时应用展平功能之前和之后的树。

  5. 要查看 FlattenBodyGroup 特征，右键单击模拟树中的特征节点，并选择切换属性特征可见性。
  6. 要从图形窗口中选择体组的层次结构：
    1. 在选择工具栏中，单击 （选择过滤器），然后激活体组。
    2. 在 3D-CAD View(3D-CAD 视图) 场景中，选择体组。
    3. 右键单击体组，然后选择在层次结构中选择。
      随即在 3D-CAD 模拟树中选中位于层次结构顶部的体组。
