使用偏移工具平移表面

此示例显示如何使用平移选项来平移表面。通过此功能，可在表面网格化之前拉伸或修改表面几何。在这种情况下，该工具将拉伸流形出口管道，增加其长度。

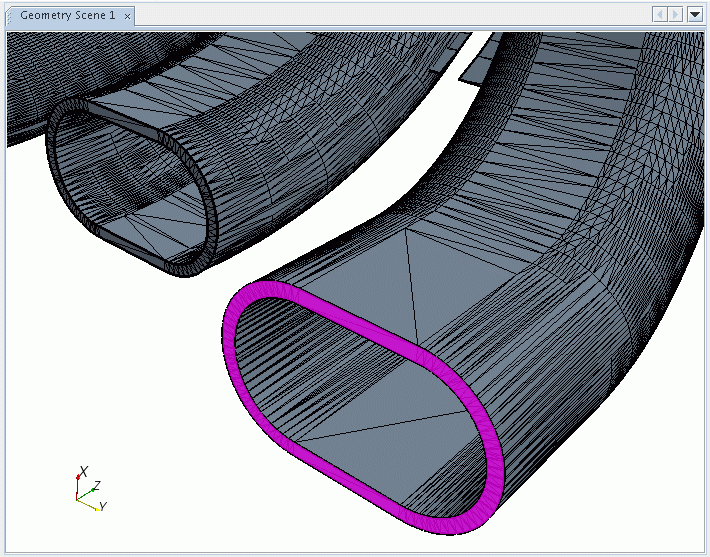

先使用“选择控制”选择所需的表面。在这种情况下，选择区域工具将选择终止面的环：

然后选择所需的偏移操作，在此例中为平移。方向为 + 法向，但也可以使用指定方向和种子点。距离为具有任何允许单位的任意值。

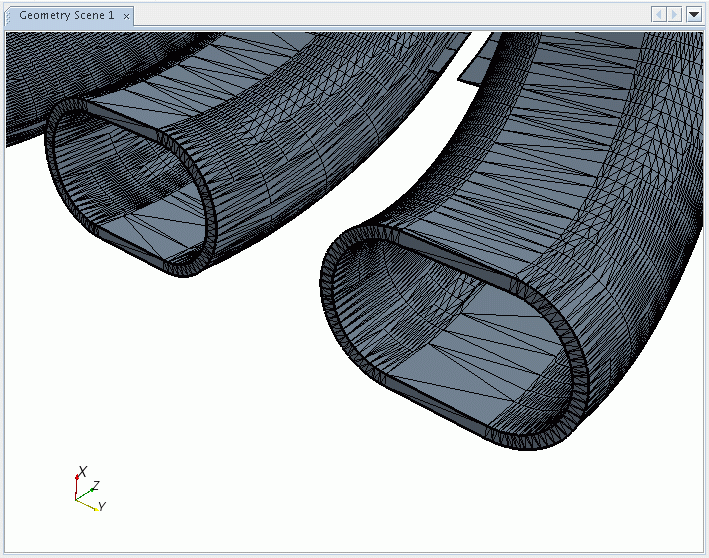

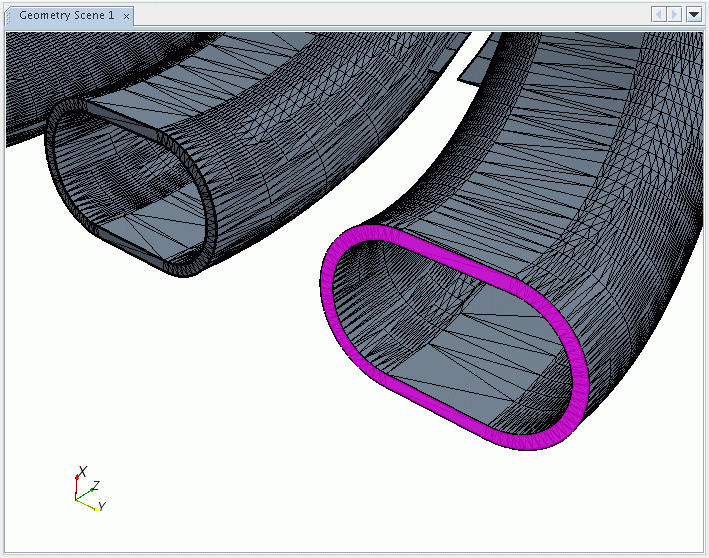

要执行平移，单击偏移。图形窗口将更新为修改后的表面。

此工具也可在初始表面上将任意部件曲线与选定面一起平移。上述平移不会创建新的面。
