使用偏移工具膨胀挡板表面

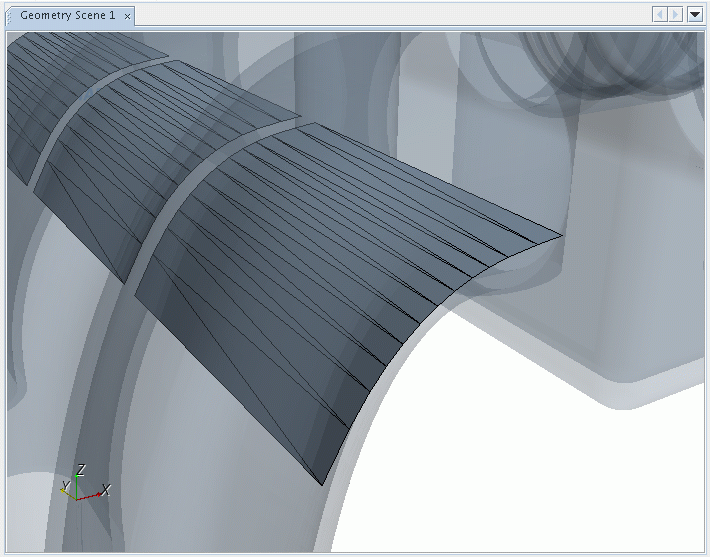

下例显示使用双向膨胀选项来膨胀挡板表面。挡板表面可以连接到周围的几何、独立存在或与几何相交。在这种情况下，挡板与几何相交。

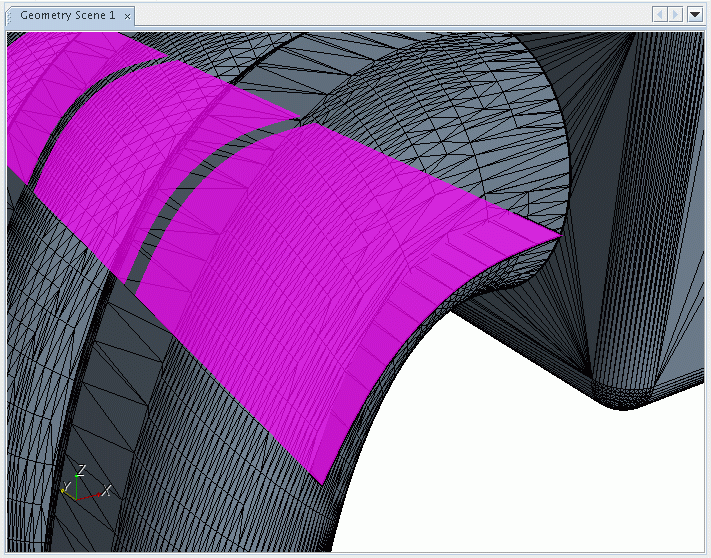

首先使用“选择控制”选择挡板表面。在这种情况下，选择部件表面/部件曲线上的面/边工具会选择三个内部挡板表面。

然后，选择所需的偏移操作。本示例使用双向膨胀选项来膨胀挡板的两侧。方向为 + 法向，沿每个面的法向膨胀挡板。厚度为具有任何允许单位的任意值。

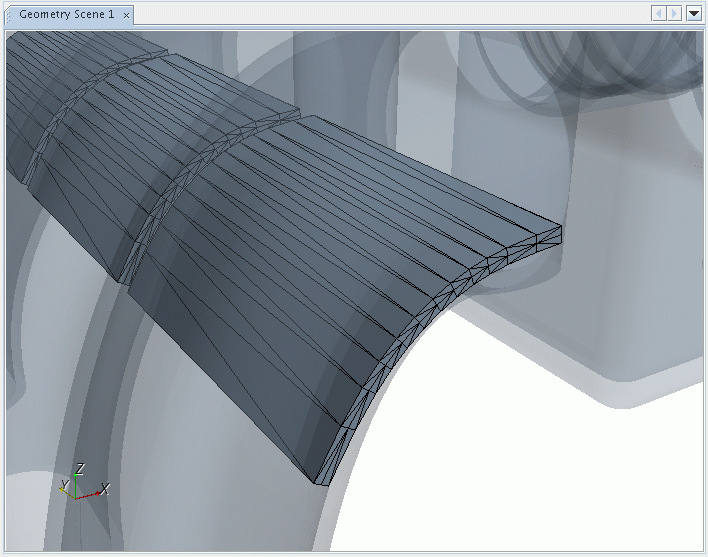

要执行膨胀，单击偏移。图形窗口将更新为修改后的表面。

如果开始表面包含部件曲线，则这些曲线也会膨胀并包含在新表面上。此过程创建的任何新面均属于与原始面相同的表面。
