使用可变半径创建圆角

可变半径圆角提供了几种控制方式，用于沿边路径控制圆角。您可以选择在特定点设置半径值，也可以使用由 Rho 定义的圆锥截面。此功能对燃气轮机叶片等复杂几何很有用。

  1. 要创建圆角，执行以下操作：
    • 在 3D-CAD 视图窗口中，右键单击某个边，然后选择创建圆角。
    • 在 3D-CAD 工具栏中单击 （创建圆角）。如果 3D-CAD 工具栏不可见，则单击窗口 > 工具栏，然后从列表中激活 3D-CAD。

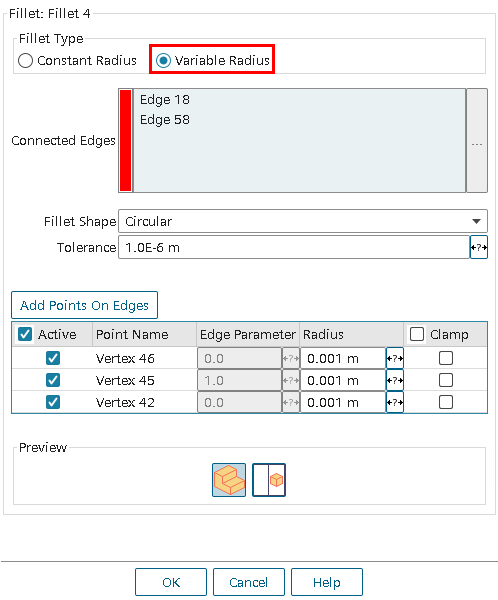

  2. 在圆角面板中，选择可变半径选项。


  3. 要添加到边选择，在连接边方框中单击，在图形窗口中按住 <CTRL> 键并选择更多边。
    边必须在单个体上形成单个连接链。对于闭合环边，必须在边上定义两个点。
  4. 要移除一条边或多条边，可右键单击列表中的所选边，然后选择相应的操作。
  5. 将圆角形状设为圆形或圆锥。
    要实现特定类型的圆锥形状，按如下所示更改 Rho 值：
    • 椭圆：0 < Rho < 0.5
    • 抛物线：Rho = 0.5
    • 双曲线：0.5 < Rho < 1
  6. 如果特征失败，则调整容差值。容差值基于输入实体的尺寸。例如，如果边在小几何体上长 0.1 mm，则高容差将完全忽略或消除模型中所需的细节。
  7. 要定义设置半径的其他位置，执行以下操作：
    1. 单击在边上添加点选项。
    2. 在图形窗口中，单击目标边上的大致位置。

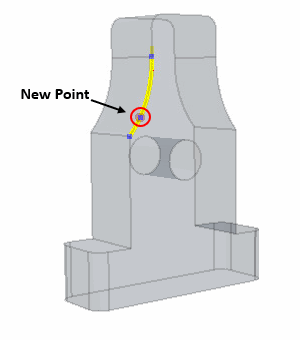

      蓝色点将显示在边上，以指示控制点的位置。

    3. 单击大致位置，继续在目标边上创建点。
    4. 在圆角面板中，分别选择各个点，然后沿该边设置其精确的相对位置。在圆角位置组合框中，可以使用滑块，也可以直接在沿边位置中输入一个值。

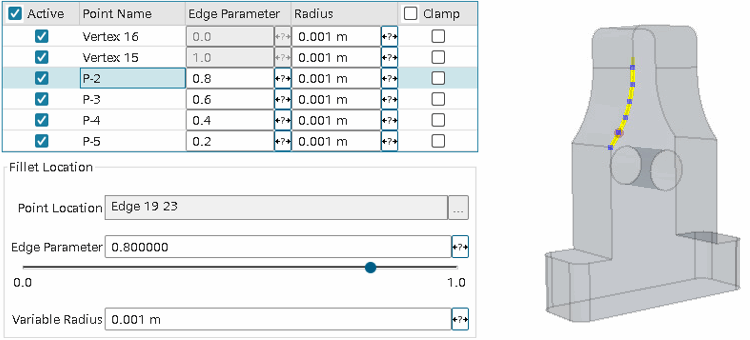

      以下屏幕截图显示了表中的控制点及其在目标边上的位置。

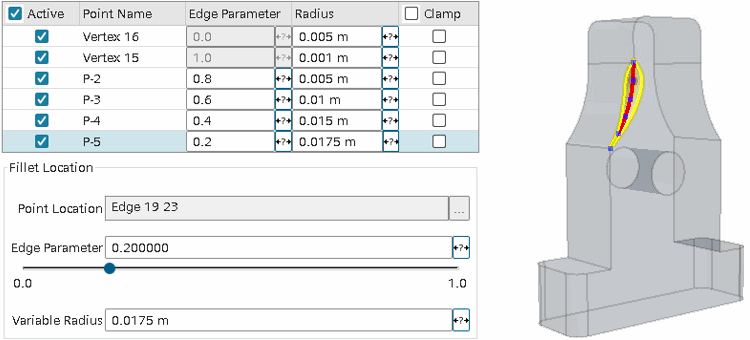

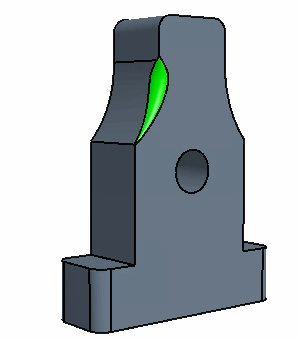

    5. 使用类似方法选择表中的每个点，然后输入每个点的半径值。在圆角位置组合框中，可变半径条目是与表中的半径条目相同的属性。


如果您在某个边上定义一个控制点，但您想要查看没有该控制点时圆角的外观，可以停用而不删除该控制点。
  1. 要移除控制点对圆角的影响，在点表中执行以下操作之一：
    • 停用点旁边的激活属性。
    • 右键单击所需表行的点名称、边参数或半径列，然后选择停用。
    可以使用类似方法重新激活点。

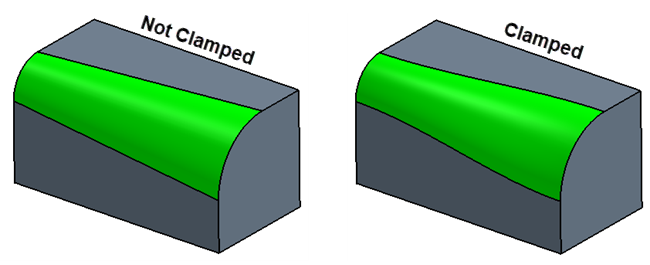

只要圆角穿过所选点，您就可以通过箝位在圆角上施加半径零变化率。箝位对起点、终点和中间点有效。

  1. 要对点应用箝位，在点表中选择该点对应的行并激活夹紧。
    点行、边参数或半径列上的右键单击菜单提供相同的选项。
