壁厚

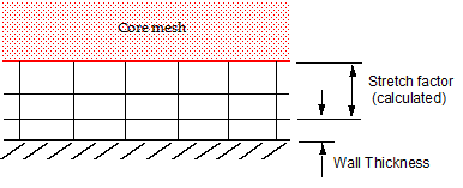

壁厚选项设置紧挨着壁面边界(称为近壁层)的层厚度。

为了计算相应的厚度分布,将自动计算延伸因子并将其应用于剩余棱柱层(位于近壁层和核心网格起始之间)。壁厚值不得大于总棱柱层厚度除以层数。如果提供的值较大,则使用线性分布。

无论是否使用延伸函数,初始壁厚必须始终大于零。

为分布/延伸模式选择壁厚时,棱柱层近壁厚度节点将添加到默认控制节点。这些节点用于设置全局近壁层厚度。

除了全局控制,还可以使用本地控制。

当使用基于零部件的网格化时:

  1. 自定义控制 > [表面] > 控制 > 棱柱层属性设为自定义
  2. 棱柱层节点中,激活自定义分布
  3. > 自定义棱柱体值节点下,可针对选定的部件表面设置棱柱层近壁厚度的局部值。
