使用网格单元集查看棱柱层网格单元

Simcenter STAR-CCM+ 提供可用于查看由棱柱层网格生成器生成的网格单元的场函数。可以使用相同函数查看增强层网格生成器模型创建的棱柱层。

将此函数与网格单元集共同用于定义要在显示器中查看的所选棱柱层网格单元。



如果将棱柱层网格化模型与以下体网格生成器结合使用，则可以将棱柱层网格单元作为网格单元集查看：

  • 多面体网格生成器
  • 广义圆柱体网格生成器（以及多面体网格生成器）
  • 四面体网格生成器
  • 切割体网格单元生成器
  • 薄体网格生成器
  • 拉伸网格生成器
  • 定向网格生成器

创建网格单元集之前：

  1. 必须在 Simcenter STAR-CCM+ v8.06 或更高版本中创建用于此特征的网格。如有必要，在 Simcenter STAR-CCM+ v8.06 或更高版本中重新生成网格。
  2. 此特征不支持导入的体网格。如有必要，使用 Simcenter STAR-CCM+ v8.06 或更高版本重新生成任何导入的体网格。
  3. 确保几何零部件已分配至区域，并使用棱柱层网格生成器模型进行网格化。

要创建网格单元集：

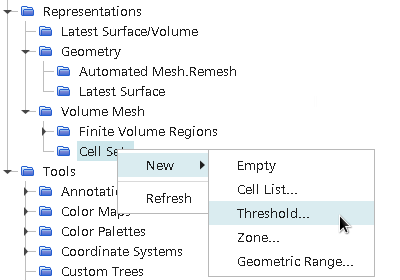

  1. 右键单击表示 > 体网格 > 网格单元集。
  2. 选择新建 > 阈值。

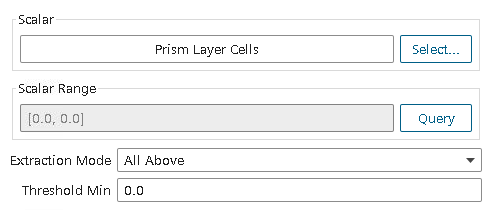

  3. 在显示的阈值对话框中，进行如下设置：
    1. 将标量设为棱柱层网格单元。
    2. 将抽取模式设为全部大于。


    阈值默认设为零。但是，如果标量设为棱柱层网格单元，则无需指定阈值，因为它会自动设为显示所有棱柱层网格单元。

  4. 将显示设为新的表面显示器，然后单击确定。
    如果在网格场景处于活动状态时选择新的表面显示器，将在该网格场景中自动创建网格单元集表面显示器。

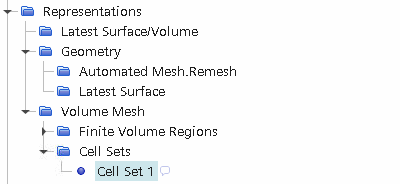

    网格单元集管理器下会显示一个网格单元集 1 节点。



  5. 要确定网格单元集中的网格单元数量，选择网格单元集 > 网格单元集节点。

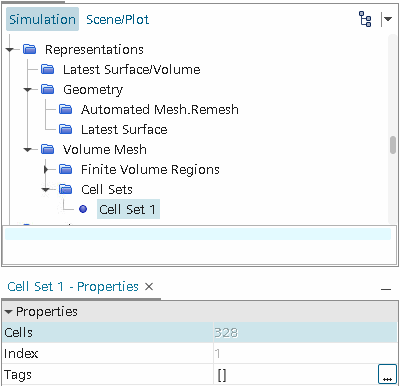

    网格单元属性右侧的属性窗口中将显示网格单元集中的网格单元数量。



要查看该网格单元集：

  1. 选择场景 > 网格场景节点，然后单击场景/绘图选项卡。
  2. 展开网格场景 > 显示器节点，然后选择除 Cell Set Geometry(网格单元集几何) 节点外的所有节点。
  3. 右键单击所选节点，然后选择切换可见性。
  4. 返回模拟选项卡。

    棱柱层网格单元集将显示在图形窗口中。

要查看网格单元集的平面截面：

  1. 创建平面截面。

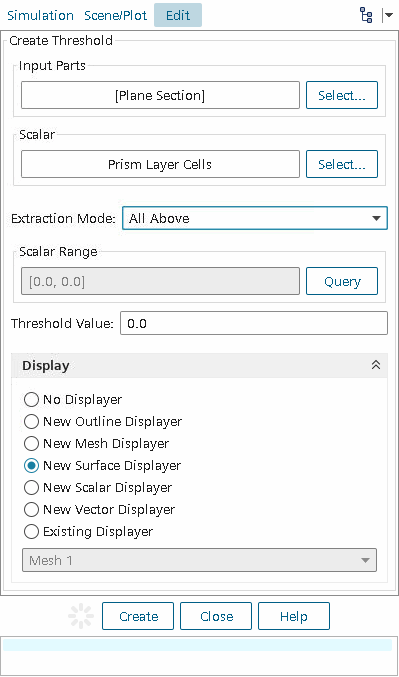

  2. 使用以下设置创建阈值部件：
    1. 将输入部件设为平面截面
    2. 将标量设为棱柱层网格单元
    3. 将抽取模式设为全部大于
    4. 将显示设为新的表面显示器

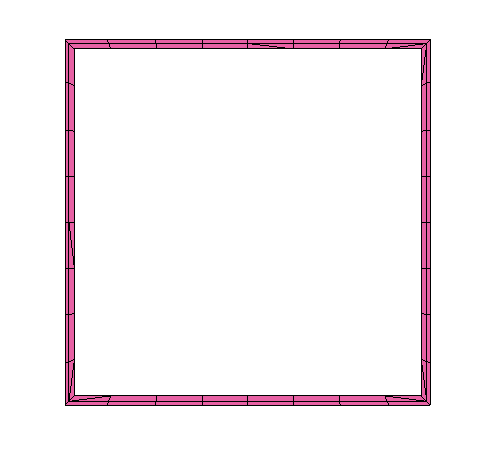

    可以使用场景显示器中生成的衍生部件可视化棱柱层的横截面。
