增强层网格生成器

增强层网格生成器在区域或零部件的表面周围生成棱柱体网格单元层，并使用多面体网格单元填充剩余的空隙。此网格生成器可能使用初始三角形或四边形面网格，也可能将三角形网格转换为多边形或四边形面网格，具体取决于所选的表面单元类型。然后，此面网格将增强为区域体积以形成网格单元层。这种方法的一些优点包括：交界面的任一侧将形成共形匹配；能够生成更厚、更均匀的网格单元层。

近壁网格单元层的范围和特性均可由用户自定义。从这一方面来说，增强层网格生成器是独立的体网格生成器，与棱柱层网格生成器不同。使用基于部件的网格操作时，在增强层网格生成器可用之前，选择多面体或四面体网格生成器（用于核心网格）。当增强层网格生成器与自定义控制一起使用时，网格设置取自不同的重叠自定义控制，以在该区域中创建尽可能小的网格单元尺寸的网格。

棱柱体网格单元层有助于捕捉壁面边界附近的边界层、湍流效应和热传递。棱柱体网格单元层也可以投影到入口、出口和对称平面等非拉伸边界上。核心网格提供平衡求解，用于复杂几何的网格化。此方法使增强层网格生成器能够适合各种应用。

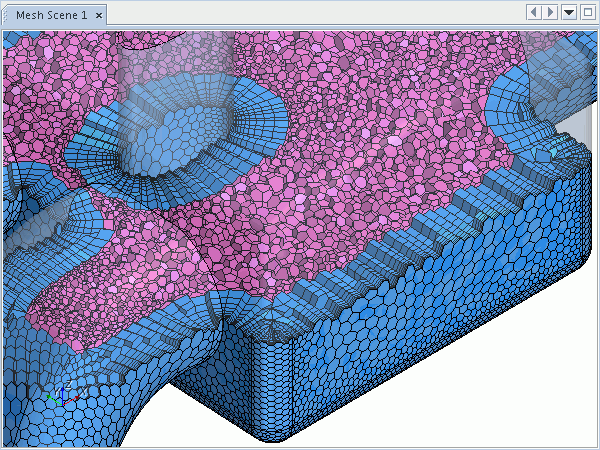

下面显示了一个增强层网格示例。为便于说明，棱柱层显示为蓝色，核心网格显示为粉红色。
