使用表设置矢量分布

还可以使用单个表的方法来指定矢量分布。

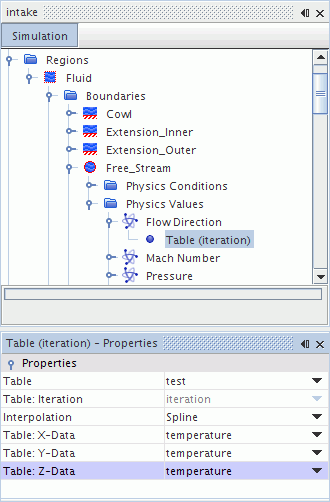

x 分量、y 分量和 z 分量分别具有单独的数据属性。与标量和压力分布的表方法情况相同，可以针对迭代、半径、时间、(x,y,z) 和（xyz，时间）自定义属性。
