模拟助手

模拟助手在 Simcenter STAR-CCM+ 用户界面 (UI) 中提供了可视化工作流。

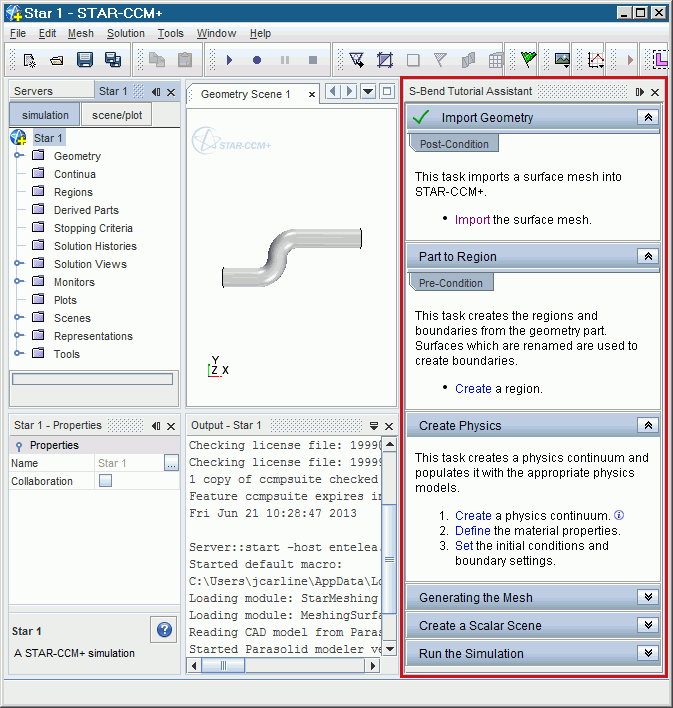

默认情况下，此可视化工作流显示为图形窗口右侧的面板。该面板由按顺序执行的一系列步骤或任务组成。可以如任何其他场景一样重新定位 Simcenter STAR-CCM+ 中的模拟助手面板。

Simcenter STAR-CCM+ 提供 Java 架构，可用于创建用户自己的模拟助手。可以通过模拟助手架构以及在 Simcenter STAR-CCM+ 中录制的 Java 宏，使用 Java 类组合创建模拟助手。需要具备 Java 应用知识才能创建模拟助手。完成后，可以与其他用户共享模拟助手，这些用户可以将它们直接加载到 Simcenter STAR-CCM+ 中。不需要任何 Java 知识也可以使用模拟助手。

如果提供了现有模拟助手，可以将其加载到 Simcenter STAR-CCM+ UI 中。

使用模拟助手的优势

在模拟中使用助手具有众多优势：

新用户可以通过关注相关主题了解如何更快使用 Simcenter STAR-CCM+，并且了解过程工作流。
现有用户可以通过遵循预定义的工作流节省时间，该工作流仅显示与这些用户的工作相关的领域。
专家用户可以创建便于非专家用户完成复杂任务的工作流。

助手工作流

模拟助手的工作流由任务层次结构组成。在该助手中，每个任务显示在其自身的面板中。工作流的目的是帮助在 Simcenter STAR-CCM+ 中设置模拟，而不必强制按线性顺序执行任务。

注	使用这些助手时，建议遵循从上到下的方法。在任务之间来回跳转，尤其在这些任务不存在条件时，可能导致错误。
