导向至图形窗口

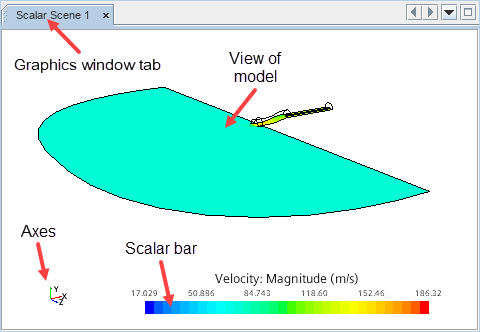

图形窗口显示可视对象，例如场景和绘图。该窗口还托管互动视图，例如 3D-CAD 视图和表面修复环境。

图形窗口包含一个选项卡和一个显示区（空白区域，其中有图像和其他小部件）。选项卡的命名与对象树中的节点命名相同。如果一次打开了多个模拟，则选项卡会包含相应模拟的名称。可通过双击树中相应的场景节点来打开图形窗口。如果特定场景的窗口已打开，但不处于活动状态，则可以双击相关模拟树节点，或在图形窗口中单击其选项卡。

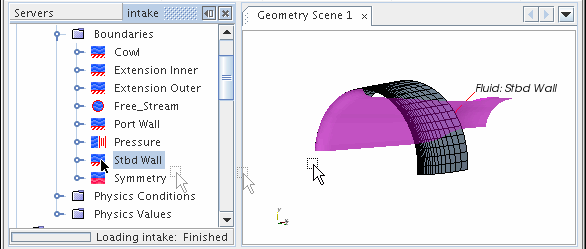

对象树中的节点用作可查看的有形对象。可以使用拖放方法将零部件添加到活动场景显示中。例如，可以将边界节点拖到图形窗口中：

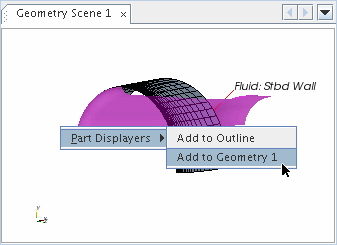

在显示区中发布可视对象时，将出现一个弹出菜单，用于选择接收零部件的零部件显示器。
