条件、值和分布

什么是条件？

条件指定相关模拟对象的额外信息。 例如，对于壁面类型边界，条件可指定该壁面是非滑移壁面、滑移壁面还是移动壁面。 条件还能表明是要应用指定的温度（狄利克雷）热边界条件，还是应用指定的热通量（诺伊曼）热边界条件。

设置条件

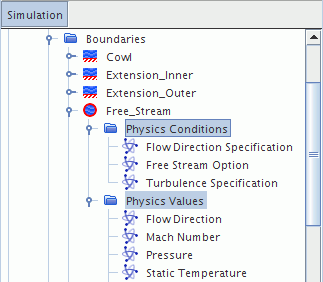

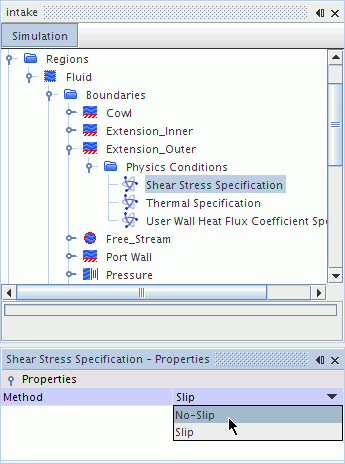

要设置区域、边界或交界面的条件，可打开对应于特定区域、边界或交界面的节点。 然后打开条件节点，选择所需的条件。 在属性窗口中，从对应于方法属性的下拉列表中选择一个可用的选项。

什么是值？

类型和条件会告知模型如何处理边界、区域或交界面，但它们不会指定实际的数值输入。 值提供这些数字。 下面是特定条件如何需要值的一些示例：

• 区域条件指定体积热源必须应用于具有能量模型的区域，而值指定体积热源的幅值。
• 边界条件指定壁面具有指定的热通量，而值指定热通量的幅值。
• 交界面条件指定接触热阻（因漆层而产生）与固态区域和流体区域之间的接触交界面相关，而值指定接触热阻的值。

在某些情况下，值节点位于值节点中，与对应的条件无关。 但在其他情况下，该节点将根据条件节点中所选的方法添加到值节点。 例如，质量流量可以作为质量通量或质量流率输入。

什么是分布？

分布是 Simcenter STAR-CCM+ 概念，用来定义向模拟提供值的方法。 例如，可能想要将入口温度定义为时间函数，而不是常数值。 某些分布类型提供了场函数选项，可用于执行此操作。 分布的基本类型有：

• 标量
• 标量组分表
• 矢量
• 张量

如果想要在边界的所有点使用相同的值，则可以输入常数作为分布。 也可以灵活地设置依赖于其他值的条件（使用场函数），或读取文件中的值表。

设置分布法

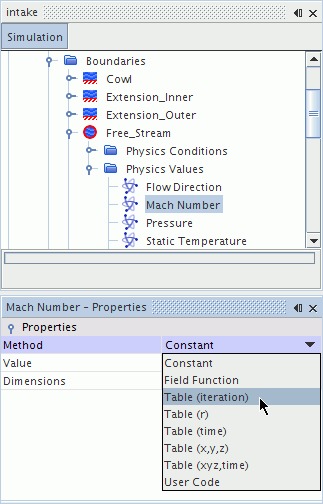

要设置区域、边界或交界面的值，应首先设置条件。 设置条件后，打开值节点并选择所需分布的节点。 默认情况下，假设使用最简单的方法，即用于大多数分布类型的常数法。 要更改此方法，可在对应于属性窗口中的方法属性的下拉列表中选择一项（以下屏幕截图中的表（迭代））。
