使用复合矢量分布法设置值

复合矢量分布法与其他方法不同，它的每个标量分布量节点都是一个占位符。此功能可以分别为 X 分量、Y 分量、Z 分量指定分布法。

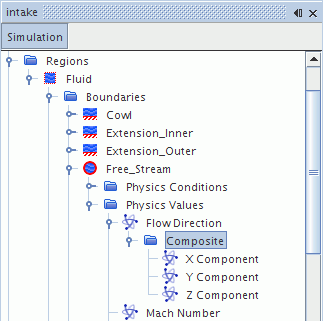

为此，打开复合节点并使用标量分布量，就像处理分布节点一样。
